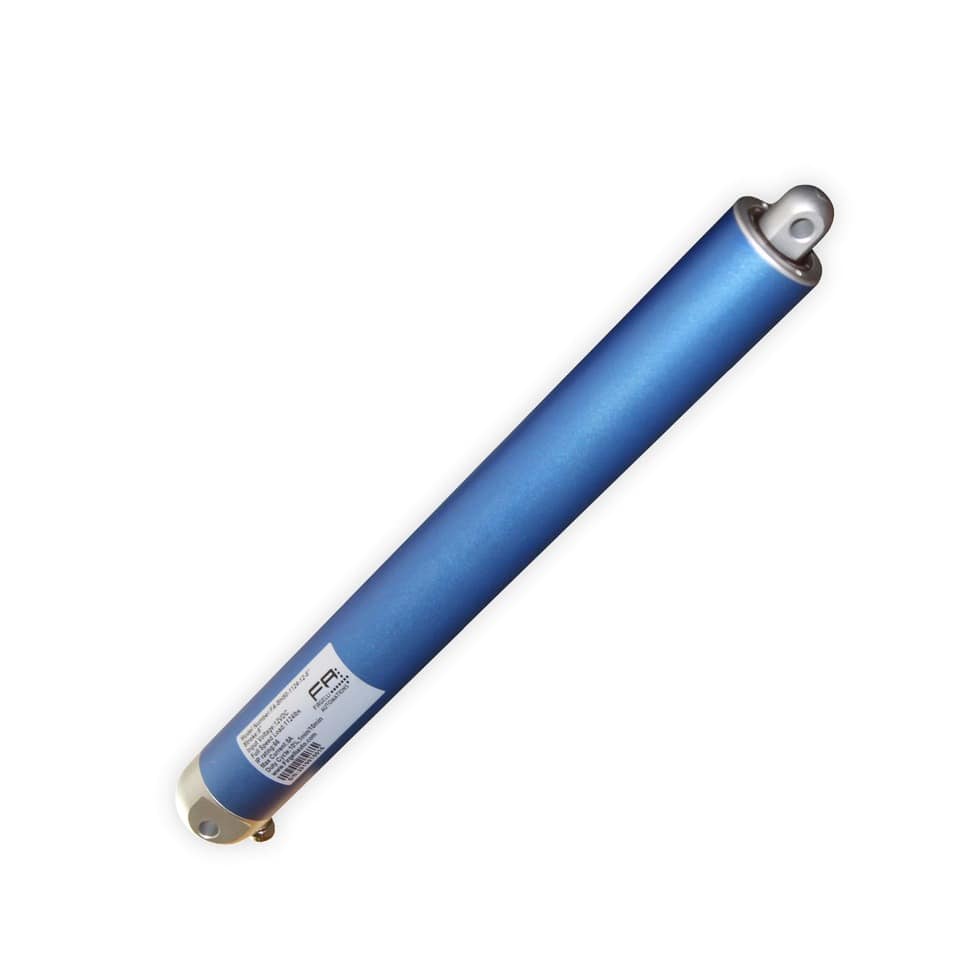

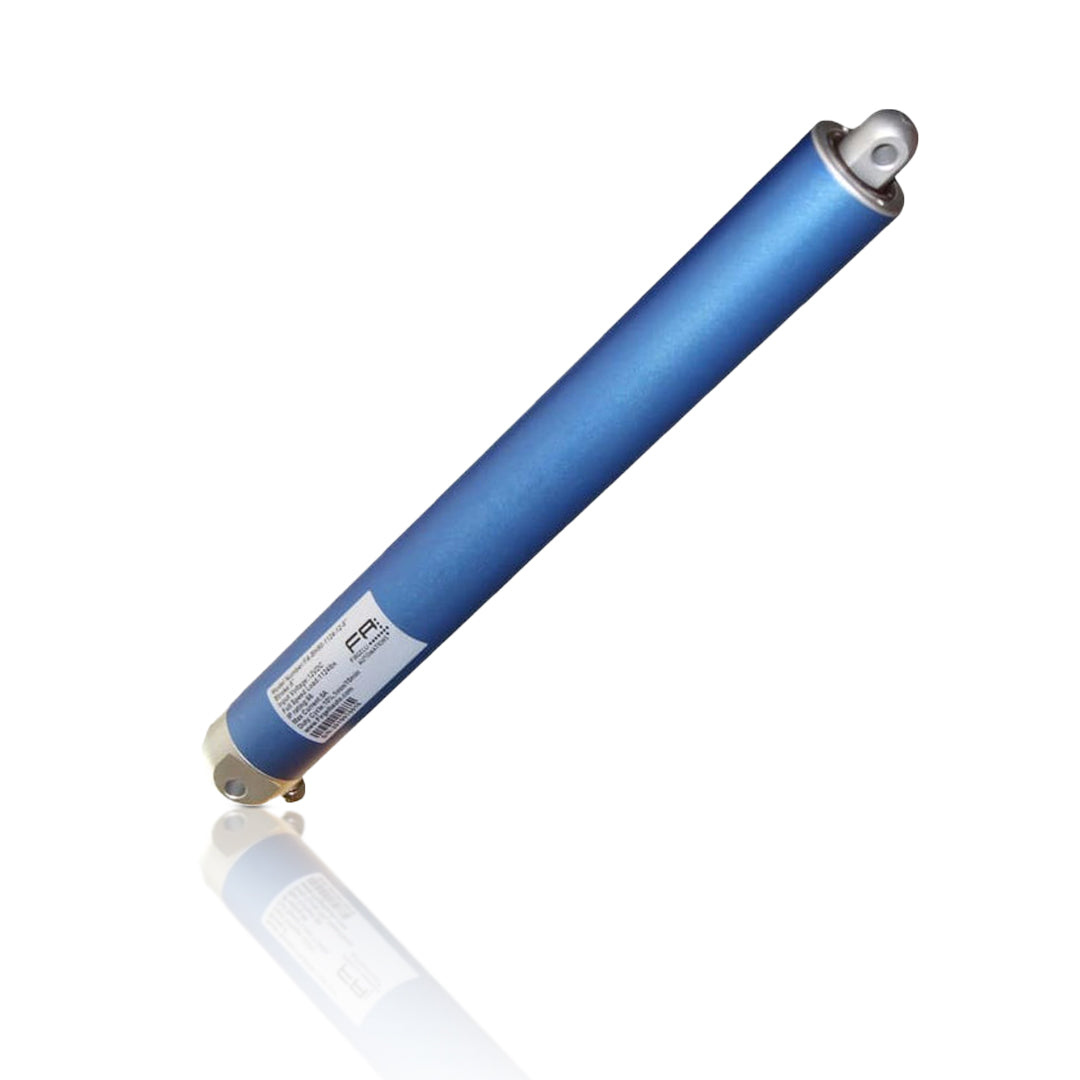

Bullet Series 50 Cal. Lineaire actuators
Bullet Series 50 Cal. Lineaire actuators
Beschrijving
The Bullet Series 50 Cal. Lineaire actuator is ontwikkeld om een slank, in-line motorontwerp te hebben. Deze eenheden hebben ingebouwde Hall-effectsensoren, die synchronisatie, positie en snelheidsregeling mogelijk maken. De feedback van het Hall -effect is van vitaal belang voor toepassingen waarbij meerdere actuatoren synchroon moeten reizen. Populair binnen robotica, productie, mariene, off-road voertuigen en huisautomatisering.
*674 pond zal niet langer beschikbaar zijn
*Product wordt nu in zilver vervaardigd
Om samen te synchrone 2 of meer actuatoren om op exact dezelfde snelheid te rennen, raden we onze aan Controlekaart FCB-1 voor de ultieme actuatorcontrole. Dit geeft u volledige actuatorbesturing, inclusief het aanpassen van limieten, snelheid en zelfs een reeks timer -functies om te kunnen tijd kunnen zijn wanneer een actuator opent en sluit.
CAD -modellen van deze actuator zijn te vinden Bronnen/3D -bestanden. Bekijk voor meer informatie de specificaties en technische tekeningen (hieronder) of bezoek onze tutorials pagina Voor instructies over het gebruik van deze actuator met schakelaars, afstandsbedieningen, snelheidscontrollers en Arduino.
TECHTE OPMERKING: Hall Effect -sensoren werden aangepast tussen 2020 en 2021 productieruns; Vorige HE -sensoren hadden 12 magneetparen, de huidige HE -sensor heeft 3 paren. Verwijs naar onze Hall Effect Sensor Tutorial voor PLC -programmering.
Accessoires die afzonderlijk worden verkocht, zijn onder meer: Afstandsbedieningen - Schakelaars - Microcontrollers - Voedingsvoorraden
Specificaties
| FA-BH50-500-12- (s) | FA-BH50-500-24- (s) | FA-BH50-674-12- (s) | FA-BH50-674-24- (s) | FA-BH50-1124-12- (s) | FA-BH50-1124-24- (s) | ||
| Duw/trekkracht | 500 pond. | 500 pond. | 674 pond. | 674 pond. | 1124 pond. | 1124 pond. | |
| Statische kracht | 800 lbs. | 800 lbs. | 808 pond. | 808 pond. | 1348 pond | 1348 lbs. | |
| Snelheid bij volledige belasting ("/s) | 0.48 | 0.48 | 0.145 | 0.145 | 0.08 | 0.08 | |
| Overbrengingsverhouding | 51:1 | 51:1 | 50:1 | 50:1 | 100:1 | 100:1 | |
| Spanning | 12V | 24V | 12V | 24V | 12V | 24V | |
| Max stroom bij volledige belasting | 10a | 8a | 5a | 3a | 5a | 3a | |
| Aantal Hall -magneet | 3PPR | 3PPR | 3PPR | 3PPR | 3PPR | 3PPR | |
| Pitch of Leadschrew | P4.0*1T | P4.0*1T | P2.5*2T | P2.5*2T | P2.5*1T | P2.51T | |
| Revoluties per inch slag (25,4 mm) | 6.35 | 6.35 | 5.08 | 5.08 | 10.16 | 10.16 | |
| Hall -sensorpulsen per revolutie | 153PPR | 129PPR | 417PPR | 417PPR | 417PPR | 417PPR | |
| Plichtscyclus | 10% 1 min op en 10 minuten rust bij volledige belasting | ||||||
| Operationele temp. Bereik | -4 ° F tot 149 ° F (-20 ° C tot 65 ° C) | ||||||
| IP -beoordeling | 66 | ||||||
| Geen laadruisniveau | 50-70 dB | ||||||
| Diameter | 1.97 "(50 mm) | ||||||
| Buitenste huisvestingsmateriaal | Aluminium 6061 | ||||||
| Uitbreidingsstaafmateriaal | Roestvrij staal 304 | ||||||
| Beperkschakelaar | Ingebouwd niet-instelbaar-Probeer onze nieuwe voor verstelbare limietschakelaar Actuators van verstelbare limietschakelaars | ||||||
| Feedback | Hall Effect Sensor | ||||||
| Hall -sensorpulsen per inch van reizen |
500 lbs: 971 p/in |
||||||
|
Hall -sensorpulsen per mm |
500 lbs: 153 p/mm |
||||||
|
Feedbackspanning |
5V | ||||||
|
Synchroon Vermogen |
Ja, met onze Synchronisatiebesturingsbord of een microcontroller | ||||||
| Kabellengte | 1,5 voet | ||||||
| Draadmeter | 18AWG -motor, 20AWG -sensor | ||||||
| Beugels | MB50 , MB50C of MB50U | ||||||
| Slaglengte | Ingetrokken lengte | Langdurige lengte | Gewicht (LB) | STAP Bestand |
| 6" | 18.21" | 24.07" | 4.85 | FA-BH50- (F)-(V) -6 |
| 8" | 20.18" | 28.01" | 5.25 | FA-BH50- (F)-(V) -8 |
| 10" | 22.14" | 31.95" | 5.6 | FA-BH50- (F)-(V) -10 |
| 12" | 24.11" | 35.88" | 5.95 | FA-BH50- (F)-(V) -12 |
| 18" | 31.99" | 49.66" | 7.25 | FA-BH50- (F)-(V) -18 |
| 24" | 37.89" | 61.47" | 8.15 | FA-BH50- (F)-(V) -24 |
| 30" | 45.77" | 75.25" | 9.45 | FA-BH50- (F)-(V) -30 |
| 36" | 51.67" | 87.07" | 11.1 | FA-BH50- (F)-(V) -36 |
| 40" | 55.61" | 94.94" | 11.35 | FA-BH50- (F)-(V) -40 |
Technische tekeningen
Curve -grafieken
Productvideo
Bullet Series 50 Cal. Beoordeling
Vergelijkingsvideo
Bullet Series 50 Cal. vs 30 cal.
3D Model Downloads (.Step)
674lb en 1124lb Force
Bedradingsschema
Klik hier om onze bedradingsschema -generator te bekijken om u te helpen uw actuatorsysteem in te stellen
