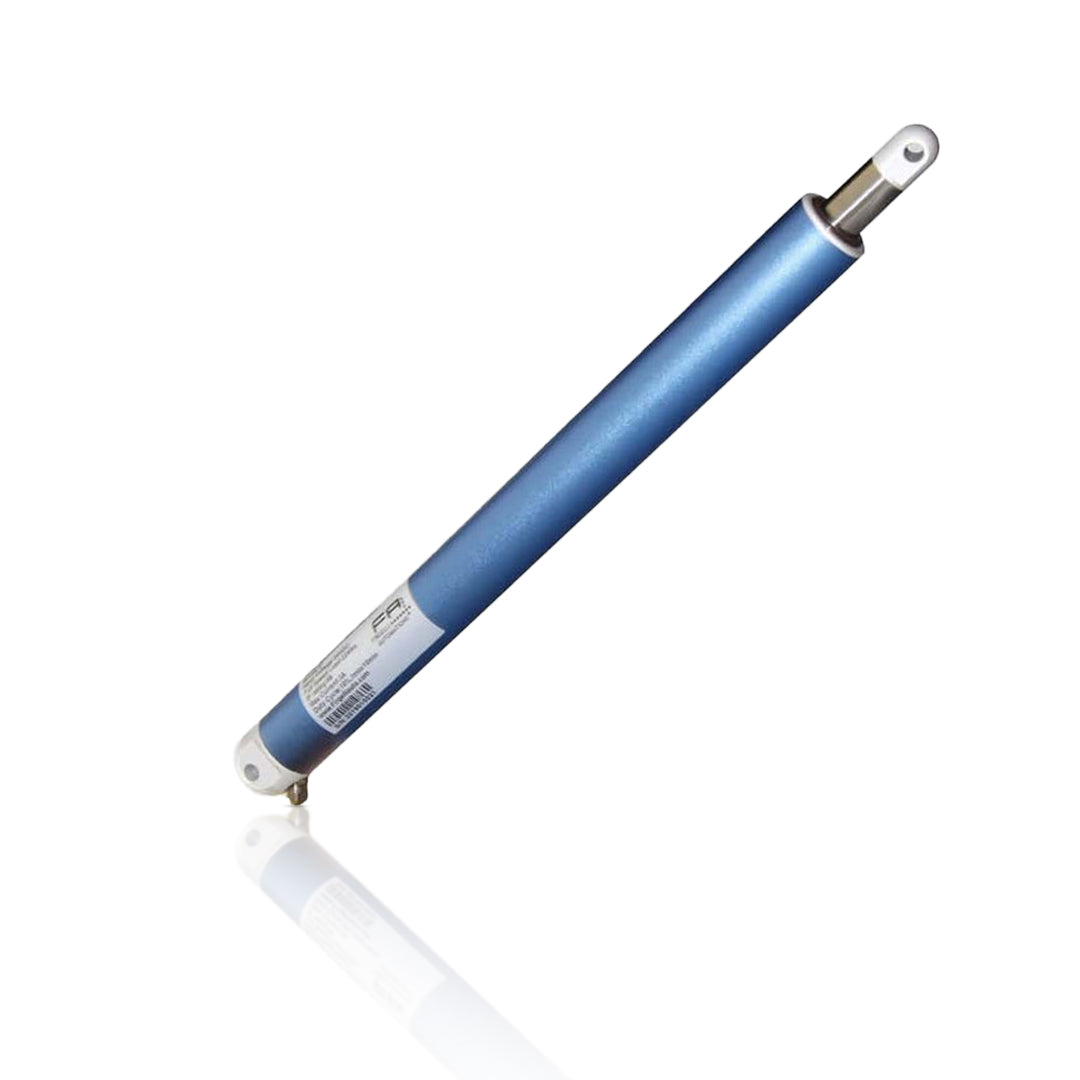

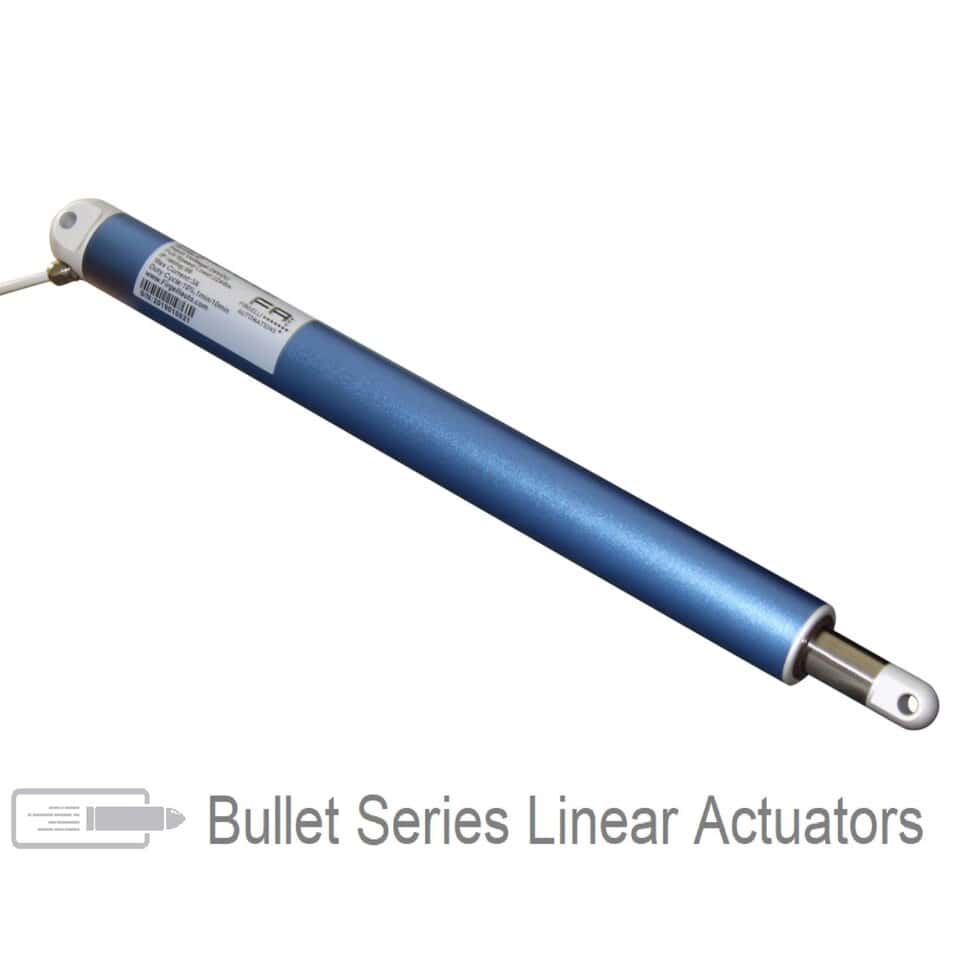

Bullet Series 36 Cal. Lineaire actuators
Bullet Series 36 Cal. Lineaire actuators
-Tech tekening
Beschrijving
The Bullet Series 36 Cal. Lineaire actuator is ontwikkeld om een slanke in-line motorontwerp te hebben. Bevat ingebouwde Hall-effectsensor, waardoor synchronisatie, positie en snelheidsregeling mogelijk is. De feedback van het Hall -effect is van vitaal belang voor toepassingen waarbij meerdere actuatoren synchroon moeten reizen.
*Product wordt nu in zilver vervaardigd
Om tussen twee en vier actuatoren synchroon te verplaatsen, raden we onze speciale controlebord aan, de FCB-1.
CAD -modellen van deze actuator zijn te vinden Bronnen/3D -bestanden. Bekijk hieronder de specificaties en technische tekeningen voor meer informatie. tutorials pagina Voor instructies over het gebruik van deze actuator met schakelaars, afstandsbedieningen, snelheidscontrollers en Arduino.
Accessoires die afzonderlijk worden verkocht, zijn onder meer: Afstandsbedieningen - Schakelaars - Microcontrollers - Voedingsvoorraden
- Werkt perfect met Controlekaart FCB-1 Voor de ultieme actuatorbesturing, om u volledige actuatorregeling te geven, inclusief aanpassingslimieten, snelheid en tijdfuncties.
Specificaties
| FA-BH36-224-12- (s) | FA-BH36-224-24- (s) | |
| Duw/trekkracht | 224 pond. | 224 pond. |
| Statische kracht | 268 pond. | 268 pond. |
| Snelheid bij volledige belasting - gebruik FCB-1 voor snelheidsaanpassing | 0,157 ”/sec | 0,157 ”/sec |
| Overbrengingsverhouding | 100:1 | 100:1 |
| Spanning | 12V | 24V |
| Max stroom bij volledige belasting | 3a | 3a |
| Plichtscyclus | 25% bij 100% belasting. Max. 5 minuten continu gebruik | |
| Operationele temp. Bereik | -4 ° F tot 149 ° F (-20 ° C tot 65 ° C) | |
| IP -beoordeling | 66 | |
| Geen laadruisniveau | 50-70 dB | |
| Diameter | 1.42 "(36 mm) | |
| Buitenste huisvestingsmateriaal | Aluminium | |
| Uitbreidingsstaafmateriaal | Roestvrij staal 304 | |
| Beperkschakelaar | Ingebouwd niet-instelbaar tenzij u gebruikt FCB-1 controleur | |
| Feedback | Hall Effect Sensor | |
| Hall -sensorpulsen per inch van reizen | 1.828 (72 pulsen per mm reizen) | |
| Aantal Hall -magneet | 3PPR | |
| Pitch of Leadschrew | P2.5*2T | |
| Revoluties per inch slag | 0,2 "(5,08 mm) slag per revolutie van de leadschrew. (5 revoluties per inch reizen) | |
| Hall -sensorpulsen per revolutie van leadschrew | 360PPR | |
| Feedbackspanning | 5V | |
| Synchrone mogelijkheden | Ja, met onze Synchronisatiebesturingsbord of een microcontroller | |
| Kabellengte | 1,5 voet | |
| Draadmeter | 18 AWG -motor, 20AWG -sensor | |
| Beugels | MB36 , MB36C, MB36SM | |
| Slaglengte | Ingetrokken lengte | Langdurige lengte | Gewicht (LB) | Stappenbestand |
| 6" | 16.34" | 22.26" | 2.4 | FA-BH36-224- (F) -6 |
| 8" | 18.30" | 26.20" | 2.6 | FA-BH36-224- (F) -8 |
| 10" | 20.27" | 30.27" | FA-BH36-224- (F) -10 | |
| 12" | 23.42" | 35.25" | 3.15 | FA-BH36-224- (F) -12 |
| 14" | 25.24" | 39.19" | 3.4 | FA-BH36-224- (F) -14 |
| 18" | 30.15" | 48.24" | 3.95 | FA-BH36-224- (F) -18 |
| 22" | 34.45" | 56.12" | 4.05 | FA-BH36-224- (F) -22 |
| 24" | 36.45" | 58.12" | 4.25 | FA-BH36-224- (F) -24 |
Technische tekeningen
Curve -grafieken
Productvideo
Bullet Series 36 Cal. beoordeling
Vergelijkingsvideo
Bullet Series 36 Cal. vs 50 cal.
3D Model Downloads (.Step)

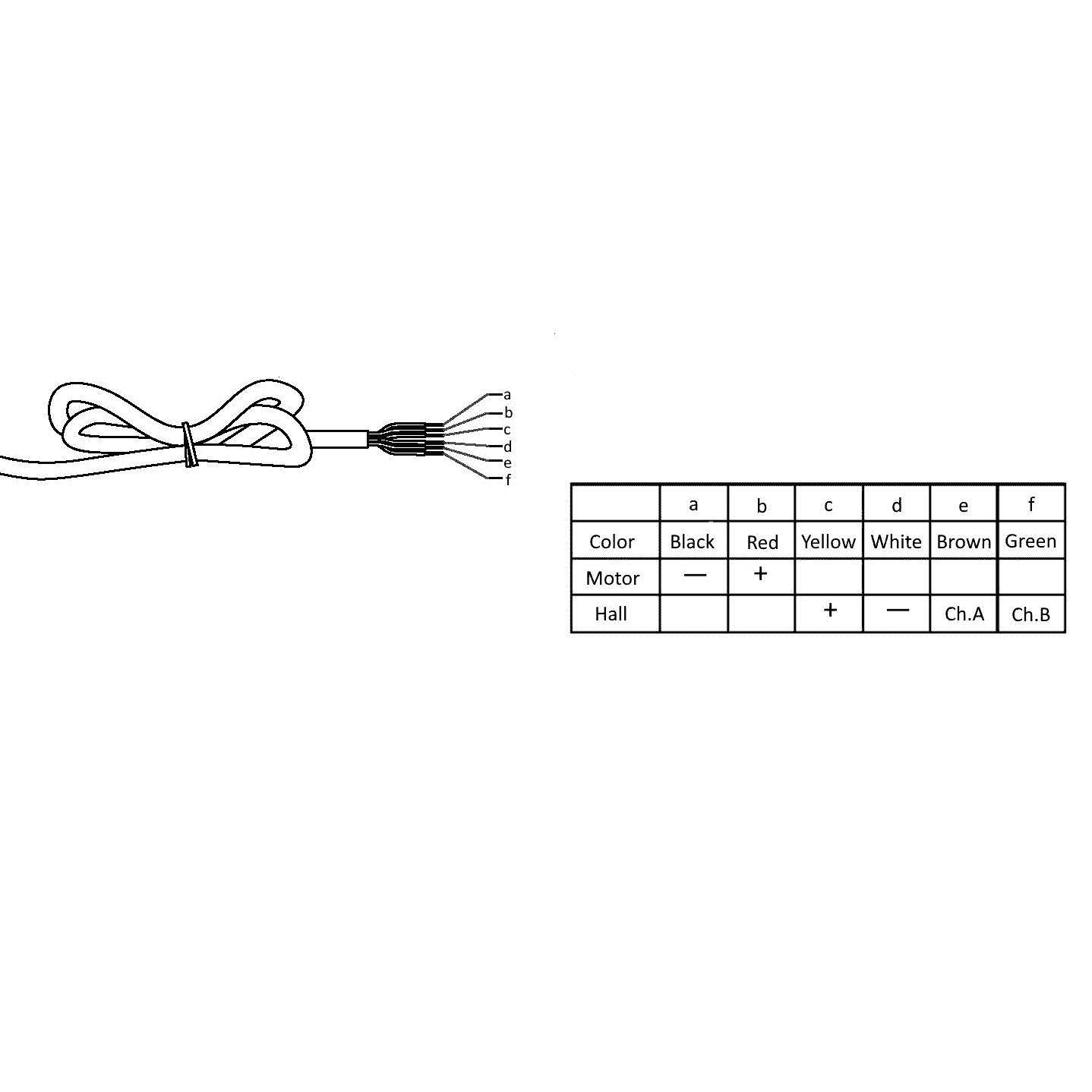

Bedradingsschema
Klik hier om onze bedradingsschema -generator te bekijken om u te helpen uw actuatorsysteem in te stellen
