Какие направляющие для выдвижных ящиков проще всего установить
Слайды ящиков могут быть настолько простыми или сложными, насколько вы позволяете, и все зависит от того, какой тип слайдов вы выберете. В этом руководстве мы рассмотрим множество различных типов направляющих для выдвижных ящиков, представленных на рынке, различные способы установки направляющих в шкаф, а также несколько полезных советов, которые помогут вам решить, какой тип идеально подойдет вам. приложение. Это необходимо рассмотреть, особенно если учесть, что направляющие для выдвижных ящиков должны быть очень простым устройством для покупки и установки, но на самом деле существует множество внешних факторов, которые вы должны учитывать.
Различные типы направляющих для ящиков
Направляющие для ящиков, или, как их иногда называют, ролики для ящиков, представляют собой тип механизма, обеспечивающего плавное линейное движение по одной оси. Чаще всего они используются парами и встречаются в огромном диапазоне применений, в основном в кухонных шкафах. Направляющие выдвижных ящиков обычно работают за счет того, что один компонент скользит по немного большему или меньшему компоненту равной формы с роликовыми подшипниками между ними, чтобы создать функцию плавного качения, которая позволяет всему механизму выдвигаться или втягиваться. Направляющие выдвижных ящиков не оснащены электроприводом, но могут быть таковыми, если к ним прикреплен линейный привод, обеспечивающий свободу движения рук. Как правило, вы будете использовать направляющие для ящиков отдельно и, скорее всего, столкнетесь только с двумя основными типами: Направляющие на шарикоподшипниках иРоликовые слайды.
![How to install Drawer Slides типы направляющих для ящиков](https://cdn.shopify.com/s/files/1/0615/2193/files/truck_large.jpg?v=1588917270)
1) Роликовые слайды
Роликовые направляющие состоят из двух компонентов: основной выдвижной стойки и фиксированной стойки выдвижного ящика шкафа. Эти типы направляющих не фиксируются вместе до тех пор, пока вы не прикрепите их как к ящику, так и к стационарному шкафу. Только после этого вы сможете вставить ящик в нужное положение, и тогда он будет свободно вдвигаться и выдвигаться.
Каждая стойка, к которой на каждом конце прикреплено по одному колесу, позволяет слайдам свободно двигаться, но имеет свои ограничения. Наличие только одного колеса для перевозки груза является огромным недостатком. Это означает, что вся нагрузка, переносимая всем ящиком и его содержимым, сосредоточена на одном колесе по обе стороны ящика шкафа. Эта точечная нагрузка может быть большой для шкафов, которым необходимо выдерживать большую нагрузку, и в конечном итоге приведет к выходу из строя. Еще следует отметить, что пластиковые колеса не установлены на подшипники, это просто пластиковые колеса на металлической оси, которые в конечном итоге в какой-то момент в течение срока службы могут вызвать шум или проблемы с износом. Одним из их главных преимуществ является то, что их очень дешево купить в любом хозяйственном магазине.
2) Шарикоподшипниковые направляющие
![What are the easiest drawer slides to install? направляющие на шарикоподшипниках](https://cdn.shopify.com/s/files/1/0615/2193/files/drawer_slides_explained_large.jpg?v=1588917368)
Шарикоподшипниковые направляющие как вы можете видеть на изображении выше, они полностью отличаются от роликовых слайдов. В них используются шарикоподшипники, заключенные в сепаратор подшипников, чтобы они не выпадали, а некоторые модели имеют телескопическое движение. Под телескопическими мы подразумеваем, что рельсы состоят из 3 или более элементов, которые после объединения вместе могут выдвигаться на такое же или большее расстояние, чем их общая длина в закрытом состоянии. Именно такое эффективное использование пространства придает им такую большую привлекательность, поскольку тогда ящики могут выдвигаться на 100% глубины ящиков в шкафу, тогда как при использовании роликовых направляющих обычно можно добиться открытия только примерно на 75%.
Эти типы направляющих обеспечивают чрезвычайную жесткость тяги в полностью открытом или закрытом состоянии и позволяют им выдерживать значительный вес. Кроме того, их легко установить, поскольку по длине каждой детали просверлено множество отверстий для их крепления как к фиксированному шкафу, так и к ящику шкафа. Чтобы открыть направляющие и установить их, просто нажмите рычаг вниз, чтобы разблокировать полностью выдвинутое отверстие. Пожалуйста, посмотрите видео ниже в этой статье, чтобы узнать, как это сделать. Однако обратите внимание, что не все направляющие ящиков оснащены рычагом, позволяющим их разбирать. Firgelli Однако выдвижные ящики имеют эту функцию.
Направляющие выдвижных ящиков на шарикоподшипниках обеспечивают огромный срок службы и имеют гораздо большую грузоподъемность по сравнению с роликовыми направляющими. В нашем ассортименте направляющих на шарикоподшипниках мы предлагаем даже очень тяжелые модели. Кликните сюда для просмотра. Усиленные версии шарикоподшипниковых направляющих
Что такое направляющие?
Направляющие рельсы, которые также называют «линейными направляющими», представляют собой еще один тип механизма линейного скольжения, обеспечивающий очень плавное линейное движение. Они состоят из двух основных компонентов: скользящей каретки и рельсовой части, по которой каретка скользит. Эти каретки имеют собственные подшипники, которые выдерживают весь вес и обеспечивают плавное скольжение. Направляющие, по которым они проходят, могут иметь любую длину, которую вы хотите, и вы можете обрезать их до любого размера, который вам нужен, тогда как, как и в случае с направляющими выдвижных ящиков на шарикоподшипниках, вы не можете изменить направляющие, поэтому вам нужно выбрать размер, наиболее близкий к вашим потребностям. Кроме того, с помощью направляющих вы можете регулировать трение или жесткость каретки, чтобы облегчить или затруднить ее скольжение вверх и вниз. Направляющие обычно используются в промышленности и робототехнике, однако в настоящее время они становятся популярными в скрытых раздвижных дверях в домах, таких как скрытые двери книжных шкафов или скрытые стеновые панели для секретных входов, поскольку одним из больших преимуществ этих направляющих является то, что вы можете добавить на рельс столько кареток, сколько захотите, чтобы не только распределить нагрузку, но и сделать скользящее устройство более устойчивым.
![What are the easiest drawer slides to install? Скользящие рельсы](https://cdn.shopify.com/s/files/1/0615/2193/files/drawer_slides_explained_1_large.jpg?v=1588917442)
Как направляющие, так и направляющие выдвижных ящиков допускают линейное движение. Между ними существует основное функциональное различие: направляющие выдвижных ящиков обычно телескопические и больше подходят для использования с выдвижными ящиками, а направляющие не являются телескопическими, но могут быть гораздо более гибкими для нестандартных ситуаций. ситуации с ящиками, такие как потайные двери или выдвижные книжные шкафы и т. д. На практике это означает, что направляющие вашего ящика складываются внутрь, а направляющие будут иметь фиксированную длину. Есть и другие различия, такие как толщина механизма и номинальная нагрузка, которые вам необходимо учитывать при выборе между двумя механизмами.
Что следует учитывать
Вот несколько вещей, которые следует учитывать при выборе правильного типа раздвижной технологии в зависимости от вашего применения.
1) Требуется нагрузка
Номинальная нагрузка — это максимально допустимая нагрузка, которую могут выдержать направляющие выдвижного ящика, направляющая или любой другой механизм, который вы хотите использовать. Казалось бы, это просто, просто убедитесь, что вы не превышаете свой лимит, верно? Нагрузка, которую несут направляющие выдвижного ящика, вызовет напряжение сдвига на монтажных крепежах, с помощью которых вы привинтили направляющие к шкафу, для направляющих выдвижного ящика, и вызовет соответствующую силу на элементе вашего шкафа. Если эти компоненты не могут выдержать 400 фунтов, ваша конструкция тоже не выдержит. Чтобы избежать непредвиденных проблем, вам следует определить грузоподъемность всей конструкции.
![грузоподъемность направляющих ящика](https://cdn.shopify.com/s/files/1/0615/2193/files/drawer_slides_explained_2_large.jpg?v=1588917544)
Сдвиговое напряжение на болте[1]
2) Максимальная длина расширения
У вас будет представление о том, как далеко вы хотите, чтобы выдвижные ящики выдвигались. Итак, вам понадобятся направляющие для выдвижных ящиков с максимальным выдвижением, равным вашим требованиям. Это также определит общую длину и длину полностью втянутых направляющих вашего ящика. Вообще говоря, ваше максимальное выдвижение будет равно вашей полностью втянутой длине и половине вашей общей длины. Компонент шкафа и компонент выдвижного ящика также должны иметь длину, равную длине полностью втянутого положения, чтобы обеспечить безопасную установку направляющих выдвижного ящика.

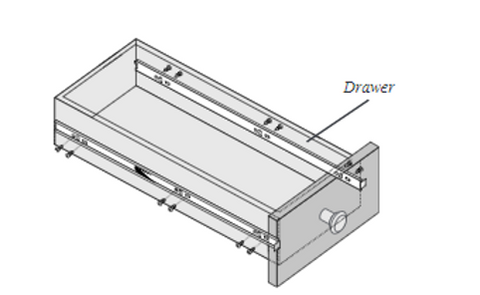

Простой технический чертеж направляющих выдвижного ящика на шарикоподшипниках
3) Толщина материала
Толщина материала направляющих выдвижного ящика является еще одним фактором, и, как правило, именно здесь дешевая китайская подделка подведет вас больше всего. Чем толще толщина стенки материала, тем прочнее будут направляющие. дешевые китайские направляющие для ящиков будут просто жесткими и подведут вас, как только вы начнете ими пользоваться.
4) Тип крепления
В большинстве случаев вы будете устанавливать каждую выдвижную направляющую на противоположных сторонах друг друга, хотя есть некоторые, которые можно установить на нижней стороне вашего выдвижного компонента или для которых требуется только одна выдвижная направляющая, вы всегда должны следовать рекомендациям производителя. Далее в этой статье мы обсудим различные стили монтажа, поскольку это очень важно.
Варианты установки направляющих для ящиков
Обычно у вас не будет большого выбора, где установить направляющую, потому что это будет зависеть от шкафа, однако, если вы проектируете эту вещь с нуля и у вас есть выбор того или другого, может быть полезно знать, что ваши варианты.
Типы монтажа
Выбор типа крепления важен, но, скорее всего, он уже решен за вас конструкцией шкафа. Существует три типа крепления: боковое, центральное и нижнее. При выборе наиболее подходящего типа крепления необходимо учитывать пространство между проемом шкафа и ящиком.
Боковое креплениеспособ установки
Боковые направляющие для выдвижных ящиков или роликовые направляющие — наиболее распространенный способ крепления направляющих в ящике. Поскольку они идут парами, становится очевидным, что это идеальное место для их складывания, а также это метод экономии места. В обоих случаях направляющие крепятся к нижнему краю ящиков так, что они несут вес сжимающей нагрузки.
Телескопические направляющие позволяют выдвигать любую длину от 10 до 60 дюймов. Наши сверхпрочные направляющие для выдвижных ящиков могут выдерживать вес до 500 фунтов и выдвигаться на колоссальные 60 дюймов.
Установка обоих этих типов направляющих для ящиков довольно проста и может быть выполнена любым человеком, имеющим рулетку, отвертку и шурупы.
Способ установки с центральным креплением
Направляющие выдвижного ящика с центральным креплением продаются индивидуально, поскольку они крепятся под выдвижным ящиком в центре и лежат ровно, что не очень распространено в отрасли. Обратной стороной этого является то, что механизм выдвижения ящика теряет как минимум 80% предела своей грузоподъемности при горизонтальном повороте в этой ориентации.
Однако есть одно преимущество: вам понадобится только одна на каждый ящик, а направляющая полностью скрыта от глаз. Этот метод идеален, если вы хотите, чтобы слайды были скрыты и имели малую грузоподъемность. Требуемый зазор будет определяться толщиной направляющей.
Направляющие для ящиков под креплением
Этот метод нижнего крепления занимает свободное место по бокам ящика и перемещает его под ящики, где прикреплены эти направляющие. Они выдерживают полный вес сжимающей нагрузки, но не несут большой нагрузки, потому что эти направляющие выдвижного ящика, монтируемые под креплением, не являются телескопическими и не всегда открывают ящик на всю длину.
Как установить направляющие для ящиков
Шаг 1: Отдельные элементы шкафа и ящика
Это называется шагом 0, поскольку он не требуется или невозможен в зависимости от типа и стиля направляющих вашего ящика. Все направляющие для выдвижных ящиков состоят как минимум из двух компонентов: элемента шкафа и элемента выдвижного ящика. Как следует из их названий, элементы шкафа крепятся к стабильному или заземленному компоненту, то есть к шкафу, а элемент выдвижного ящика прикрепляется к движущемуся компоненту, то есть к выдвижному ящику. Что касается роликовых направляющих, то при покупке эти два элемента, скорее всего, будут отдельными. Если нет, просто сдвиньте выдвижной элемент вперед до полного выдвижения и установите ролик выдвижного ящика на ролик элемента шкафа. Для направляющих на шарикоподшипниках они будут иметь третий промежуточный (скользящий) элемент, который будет оставаться соединенным с элементом корпуса. Если между промежуточным элементом и выдвижным элементом имеется рычаг разблокировки, как показано ниже, их можно разделить, нажав на рычаг и потянув его вперед. Если рычаг разблокировки находится на правой стороне шкафа, вам нужно будет нажать вниз, чтобы освободить его, если на левой стороне, вам нужно будет нажать вверх, чтобы освободить его. Не все направляющие на шарикоподшипниках будут иметь рычаги разблокировки, а если нет, то их нельзя будет разъединить.
Важно, если возможно, разделить элемент шкафа и выдвижной ящик, поскольку это облегчит остальную часть установки.
Шаг 2. Установите члена кабинета министров
Независимо от типа и стиля направляющих вашего ящика, вам нужно сначала установить элемент шкафа. В зависимости от вашей монтажной конфигурации поместите и выровняйте элемент шкафа внутри шкафа или стабильного компонента. Вам необходимо убедиться, что ваш комплект направляющих выдвижного ящика расположен ровно и параллельно, обеспечив одинаковое расстояние от края шкафа до края направляющих для обоих направляющих, а также используя уровень.
Если вы планируете использовать накладные фасады ящиков, то есть ящики с фасадами, перекрывающими стороны шкафа, вам следует выровнять переднюю часть элемента шкафа с передним краем шкафа. Если вы хотите вставить фасады ящиков, то есть ящики, передняя вставка которых находится внутри шкафа, вам следует отодвинуть переднюю часть элемента шкафа на толщину передней части ящика.
После того, как вы выровняете элемент шкафа со шкафом, прикрепите его к шкафу с помощью выбранных вами крепежных элементов в рекомендуемые отверстия элемента шкафа. Обычно вы хотите закрепить член шкафа, используя как минимум три отверстия/пазы. Если в вашем шкафу есть хотя бы два прорезных отверстия для монтажа, как показано ниже, они используются для регулировки в конце установки. В шкафу обычно используются горизонтальные прорези для регулировки глубины. Если вы захотите использовать эти прорези для регулировки позже, закрепите на этом этапе элемент шкафа только с помощью двух крепежных элементов.
Если вы планируете использовать болты для крепления выдвижной ящик, вам нужно будет предварительно просверлить отверстия для болтов. Вы можете сделать это, выровняв элемент шкафа внутри шкафа, отметив расположение монтажных пазов, а затем просверлив отверстия сверлом подходящего размера.
ПРИМЕЧАНИЕ: Если вы используете разъединительные или неразъемные направляющие на шарикоподшипниках, вам нужно будет сдвинуть промежуточный элемент назад и вперед, чтобы открыть секции элемента шкафа для монтажа. После установки промежуточный элемент должен плавно скользить по прикрепленному элементу шкафа.
Шаг 3: Установите элемент ящика
Чтобы установить элемент выдвижного ящика для выдвижных шарикоподшипниковых направляющих и роликовых направляющих, просто совместите переднюю часть элемента выдвижного ящика с передней частью ящика. Опять же, вам нужно убедиться, что обе части ящика расположены на одном уровне и параллельны, а также что они правильно выровнены с элементами вашего шкафа, чтобы ящик мог соответствовать вашему шкафу. После выравнивания прикрепите его к шкафу с помощью выбранных вами крепежных элементов в рекомендуемых пазах. Как и в случае с элементом шкафа, в нем используются прорезные отверстия, позволяющие осуществлять регулировку в конце процесса. Для выдвижного ящика обычно используются вертикальные прорези, позволяющие регулировать высоту.
Для несъемных шарикоподшипниковых направляющих рекомендуется иметь вторую пару рук или опору, чтобы удерживать выдвижной ящик на месте, пока вы устанавливаете его на направляющие выдвижного ящика. Поскольку вы не можете снять выдвижной элемент, вам придется полностью выдвинуть направляющую, чтобы прикрепить выдвижной ящик к каждой направляющей. После этого вы можете просто закрыть ящик.
Шаг 4. Вставьте ящик и отрегулируйте его.
После того, как все элементы прикреплены, вы можете вставить ящик в шкаф. В случае роликовых направляющих вам нужно будет накатить ролик выдвижного ящика на ролик шкафа, чтобы установить ящик на место. Для освобождения направляющих на шарикоподшипниках просто вставьте выдвижной элемент в промежуточный элемент и нажмите на него. Рычаг разблокировки заблокируется, когда ящик закроется.
Если вы изначально использовали монтажные отверстия с прорезями, теперь вы можете при необходимости отрегулировать положение направляющих ящика. Обычно элемент шкафа имеет горизонтальные прорези для регулировки глубины выдвижного ящика, а элемент выдвижного ящика имеет вертикальные прорези для регулировки высоты выдвижных направляющих.
После того, как все настройки будут выполнены, вам нужно будет закрепить каждую деталь, используя третье монтажное отверстие, если еще не все готово. Вы также можете заменить некоторые винты и гайки на стопорные, чтобы повысить устойчивость. При поддержке тяжелых грузов рекомендуется использовать как минимум два стопорных винта на каждую балку.
Как правильно выбрать направляющие ящика для вашего применения
Выбор правильных направляющих для вашего приложения может показаться сложным. На рынке доступно очень много типов: некоторые из них очень сложны в установке и требуют профессионала, а другие очень просты и могут быть выполнены кем угодно. Так как же выбрать из всех вариантов?
Есть три основных момента, которые необходимо учитывать при выборе идеальных направляющих для ящиков.
- Ход выдвижных ящиков или расширение: Это относится к тому, насколько далеко вы хотите, чтобы ящик полностью выдвигался.
- Вес: Большинство направляющих для выдвижных ящиков в стиле магазина больших коробок сделаны дешево и не имеют большой грузоподъемности. Что еще хуже, когда направляющие ящика полностью выдвинуты, грузоподъемность значительно снижается, обычно на 50%. Важно определить, относится ли грузоподъемность к закрытому или открытому ящику. Все Firgelli направляющие для ящиков Грузоподъемность рассчитана для полностью открытого типа. В строительных магазинах обычно указывается указанная грузоподъемность в закрытом состоянии, поэтому будьте осторожны.
- Место установки: Боковые направляющие для ящиков являются наиболее популярными и простыми в установке. Центральное крепление и нижнее крепление также доступны в качестве опции.
Какая длина направляющих для ящиков вам нужна?
Направляющие для ящиков Обычно они имеют удлинительную длину от 10 до 32 дюймов, чтобы соответствовать широкому спектру требований к шкафам. Мы рекомендуем выбирать длину направляющих, соответствующую размеру вашего ящика, поэтому сначала вам необходимо измерить глубину ящика. Как только вы узнаете необходимую длину удлинителя, вам также необходимо измерить длину в закрытом состоянии, чтобы убедиться, что любая длина направляющих выдвижного ящика, которую вы купите, действительно подойдет после закрытия, не выпирая из шкафа. По этой причине вы, вероятно, захотите выбрать направляющие для выдвижных ящиков телескопического типа.
Что такое телескопические направляющие для ящиков?
Телескопические направляющие для выдвижных ящиков обычно имеют три секции внутри каждой направляющей. Это, например, позволяет выдвигать ящик на 20 дюймов, даже если направляющие ящика в закрытом состоянии имеют длину 20 дюймов. Если бы это были направляющие для выдвижных ящиков, состоящие из двух секций, было бы невозможно выдвинуть их на 100% в закрытом состоянии, максимум, который вы могли бы получить, возможно, составил бы 15 дюймов, но в результате грузоподъемность была бы очень низкой.
Затем примите во внимание тип крепления и соответственно отмерьте необходимую длину направляющих. Если вы собираетесь использовать направляющие для бокового или нижнего крепления, вам необходимо измерить расстояние от внутренней поверхности задней части шкафа до переднего края шкафа. Затем вычтите примерно 1 дюйм от требуемой длины слайда.
В случае центральных направляющих просто измерьте длину ящика, так как длина направляющих должна быть равна этой длине. Однако имейте в виду, что при таком способе монтажа существует проблема, о которой мы поговорим в следующем разделе.
Очень важно правильно провести замеры. Если ваши направляющие короче длины ящика, они могут не обеспечить достаточную длину открытия или адекватную поддержку после полного открытия. Из-за них ящик в какой-то момент может даже сломаться и упасть.
Насколько прочные направляющие для ящиков мне нужны?
Грузоподъемность определяет максимальную нагрузку, которую сможет выдержать направляющая выдвижного ящика. Определение типичной вместимости ящика и учет этого особенно важно, если вы устанавливаете направляющие для тяжелых условий эксплуатации, поскольку большинство направляющих для больших ящиков не выдерживают вес, значительно превышающий 50 фунтов. Все FirgelliНаправляющие для ящиков компании имеют грузоподъемность от 400 фунтов.
Направляющие для выдвижных ящиков обычно рассчитаны на 50–100 фунтов, а для бытовых целей подойдут направляющие с меньшей грузоподъемностью, которые хорошо справятся со своей задачей. Наша специализация в области направляющих для ящиков – это сверхмощные и сверхдлинные направляющие для выдвижных ящиков.
Эти направляющие выполнены на шарикоподшипниках и поставляются парами, но не выдвигаются на всю длину , соответствующую закрытой длине. Они крепятся по бокам шкафа и подключаются к запирающим устройствам, расположенным на нижней стороне ящика. Для них требуется меньший зазор, обычно от 3/16 до 1/4 дюйма для каждой стороны, и их установка может потребовать немного больше усилий.
Если вы ищете качественные направляющие для выдвижных ящиков с исключительной грузоподъемностью и длиной выдвижения, перейдите по ссылкам ниже, чтобы Firgelli Выдвижные ящики для автоматизации.
Направляющие для выдвижных ящиков размером от 10 до 50 дюймов и грузоподъемностью 400 фунтов.
Направляющие для выдвижных ящиков от 40 до 60 дюймов с грузоподъемностью 500 фунтов
