설명

이 무선 RF 시스템은 두 채널 원격 제어 시스템과 마찬가지로 작동하지만 다양성이 높아지고 두 개의 추가 채널로 인해 더 넓은 범위의 응용 프로그램을 지원할 수 있습니다.

고객의 고객 Firgelli 자동화는 때때로 두 개의 액추에이터가 동일한 리모컨에서 실행 해야하는 응용 프로그램으로 실행될 수 있으며, 4 개의 채널 원격 제어 시스템은 그러한 설계에 대한 솔루션입니다. 각 키 FOB 원격에 4 개의 버튼이 인체 공학적으로 배치되어 각 액추에이터마다 2 개가 있습니다. 액추에이터 컨트롤에서 사용할 수있는 옵션 수의 결과로, 우리의 친절하고 숙련 된 직원은 귀하의 결정에 도움을 줄 준비가되어 있습니다. 빠른 사실은 편의를 위해 '사양'탭에 있습니다.

명세서

• 무선 주파수 310 MHz
• 2 또는 4 채널
• 프로그래밍 가능한 리모컨
• 각 리모컨에는 4 개의 버튼, 액추에이터 당 2 개의 버튼이 있습니다.
• 2 개의 모드 - 지속 (래칭) 또는 순간
• 12VDC 입력이 필요합니다 (포함되지 않음)
• 원격 시스템을 보호하기 위해 각 채널에서 10 amp 퓨즈를 사용해야합니다.
• 액츄에이터를 4 채널 원격 제어 시스템으로 쉽게 연결하기 쉽습니다.
• 채널 당 10A로 평가됩니다
• 범위 : 배터리 전원 전체가 약 40 ~ 70 미터

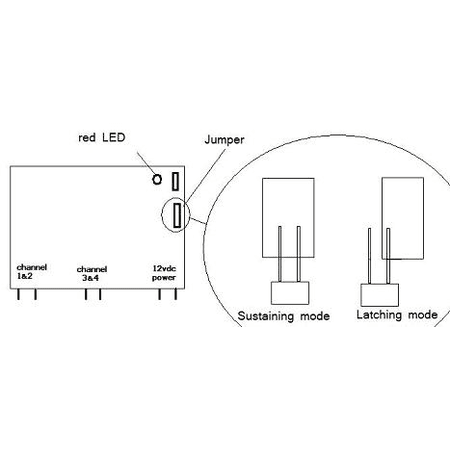

유지에서 래칭 모드로 변경하기 위해 :

원격 시스템은 지속 모드로 프로그래밍되어 있으므로 손가락이 버튼에 고정되는 한 액추에이터가 움직입니다. 래칭 모드에서는 버튼을 한 번만 누르면 액추에이터가 끝까지 이동합니다.

수신기의 케이스를 열고 2 핀을 연결하는 점퍼를 제거하고 1 핀에만 놓으면 몇 분 동안 원격 수신기의 전원을 제거하여 잠시 재설정해야합니다. 체계.

제어 한도 :

4CH-REM 장치는 두 액추에이터를 동시에 독립적으로 움직일 수 있지만 오직 지속 모드로 설정된 경우.

더 많은 리모컨 프로그래밍 :

더 많은 리모컨을 프로그래밍하려면 회로 보드에서 버튼을 누르고 누르려면 먼저 케이스를 열어야합니다. 빨간색 LED가 깜박일 때까지 버튼을 몇 초 동안 누르십시오. 그런 다음 프로그램하려는 각 리모컨 각각의 버튼을 한 번에 1 씩 누르기 때문에 4 개의 리모컨이있는 경우 이미 프로그래밍 된 경우에도 모든 리모컨을 프로그래밍해야하며 4 개의 버튼 중 하나를 누르십시오. 각 리모컨. 그런 다음 수신기에서 전원을 제거하고 다시 연결하십시오. 이제 모든 리모컨은 수신기와 함께 작동해야합니다

기술 도면

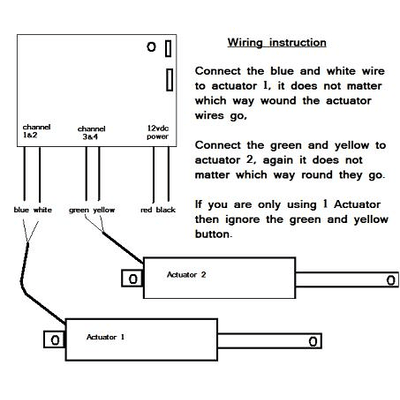

배선도

액추에이터 시스템을 설정하는 데 도움이되는 배선 다이어그램 생성기를 보려면 여기를 클릭하십시오.

튜토리얼

• 선형 액추에이터와 함께 원격 제어를 사용하는 방법
