Descrizione

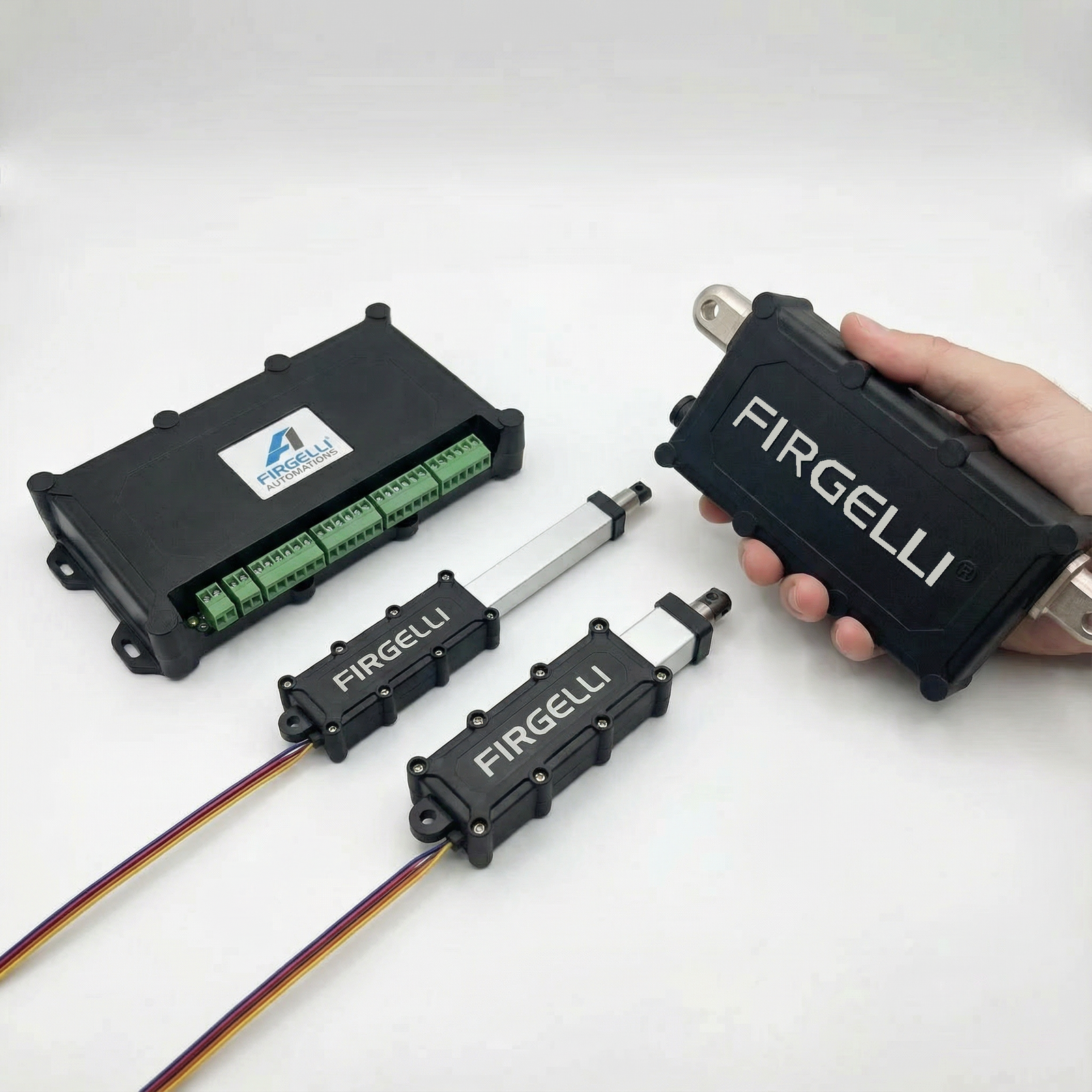

IL FIRGELLI FCB-2 LCD La scatola di controllo dello schermo è progettata per controllare fino a quattro attuatori lineari, ospitando entrambi gli attuatori con o senza sistemi di feedback integrati (come Hall o Optical Sensor).

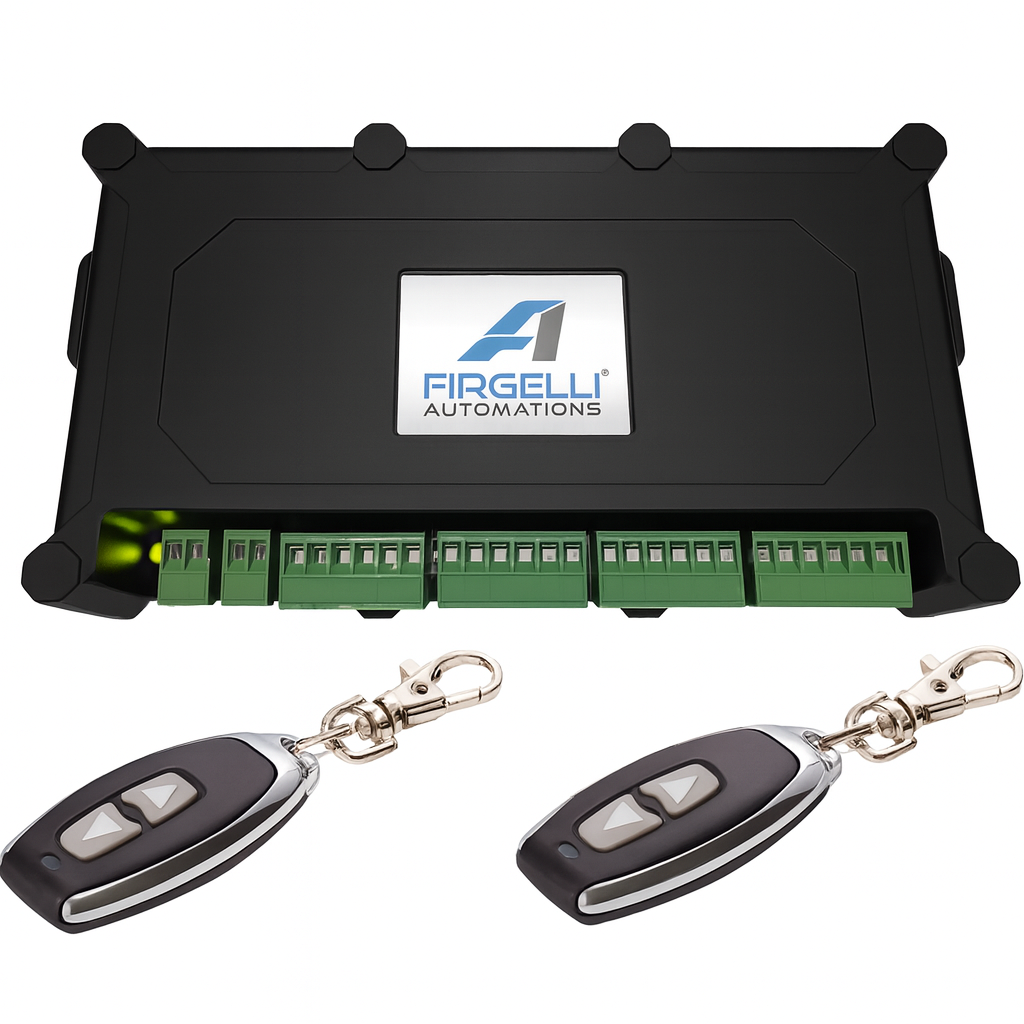

Con la FCB-2, ora hai la convenienza aggiuntiva di due telecomandi wireless, ciascuno con un pulsante UP e un pulsante giù, offrendo un metodo di controllo remoto per gestire gli attuatori.

Quando si utilizza attuatori con feedback integrato, la FCB-2 può sincronizzare fino a quattro attuatori per correre alla stessa velocità, garantendo un movimento preciso e coordinato. Questa capacità di sincronizzazione è particolarmente utile nelle applicazioni che richiedono attuatori multipli per operare all'unisono.

Attuatori di feedback compatibili:

• Super dovere
• Utilità
• Bullet .36
• Proiettile .50

Per gli attuatori senza feedback integrato, la FCB-2 offre ancora la possibilità di controllare fino a quattro attuatori, ma senza la funzione di sincronizzazione. Invece, la casella di controllo fornisce funzioni del timer e capacità di regolazione della velocità per questi attuatori.

IL FIRGELLI La scatola di controllo dello schermo LCD FCB-2 è un dispositivo all'avanguardia progettato per attuatori lineari elettrici, offrendo controllo e funzionalità avanzate. Sia che tu stia sollevando le porte, regolando i banchi o gestendo scenari di caricamento irregolari, la FCB-2 garantisce prestazioni ottimali e funzionamento regolare.

Caratteristiche e vantaggi

• Controllo telecomando wireless: Include due RC5 Remoti wireless, ciascuno con un pulsante su e giù, per un comodo operazione remota degli attuatori. Può abbinare fino a 4 telecomandi - Guarda il video Qui.
• Modalità sincrona: (Solo con attuatori con feedback integrato) Esegui attuatori lineari da 1 a 4 in perfetta sincronizzazione, garantendo un movimento simultaneo anche se un attuatore funziona leggermente più lento degli altri. Ideale per applicazioni con carico irregolare o dove è cruciale un allineamento preciso. L'attuatore deve avere un feedback per la capacità di sincronizzazione.
• Velocità regolabile: Regola in modo indipendente la velocità di estensione e di ritrattazione degli attuatori, consentendo a una messa a punto per soddisfare i requisiti specifici - Guarda il video qui.
• Limitare la regolazione della posizione: (Solo con attuatori con feedback integrato) Imposta posizioni di avvio e arresto personalizzate per gli attuatori, sovrascrivendo gli interruttori di limite integrati. Ottieni un controllo preciso sulla lunghezza della corsa, accomodando applicazioni uniche con requisiti variabili.
• Compatibilità con i sistemi di feedback: Funziona perfettamente con attuatori di segnali di feedback a 3 fili e a 4 fili, compresi quelli dotati di sensori di Hall o Optical. Non compatibile con un attuatore potenziometro.
• Compatibilità con sistemi non feedback: Funziona con attuatori regolari a 2 fili ma con funzionalità ridimensionate, comprese tutte le funzioni del timer e il controllo della regolazione della velocità.
• Controllo diretto: Controllare tutti gli attuatori direttamente dalla casella di controllo senza la necessità di interruttori esterni, garantendo un funzionamento aerodinamico ed efficiente.
• Controllo interruttore esterno opzionale: Per una maggiore comodità, la casella di controllo può essere integrata con un interruttore esterno, se lo si desidera, fornendo opzioni di controllo alternative. Questa stessa connessione può essere utilizzata per altri sistemi di automazione domestica.
• Touch screen LCD intuitivo: Con un'interfaccia touchscreen intuitiva LCD, la casella di controllo offre navigazione e funzionamento senza sforzo, migliorando la comodità dell'utente.
• Opzioni di controllo del timer: Goditi la funzionalità di controllo del timer versatile, incluso il controllore del giorno e la modalità intervallo, abilitando la pianificazione precisa dei movimenti dell'attuatore - Guarda il video qui.
• Tempi di programma multipli: Impostare fino a 5 diversi tempi di programma in un periodo di 24 ore, accumulando diverse esigenze di pianificazione e consentendo la personalizzazione in giorni diversi.
• Modalità intervallo: Configurare gli attuatori per aprire e chiudere a intervalli di tempo specifici, consentendo un funzionamento continuo in base a un ciclo predefinito. Perfetto per le applicazioni che richiedono attuazione periodica.
• Setup facile: La casella di controllo incorpora le impostazioni regolabili attraverso il menu dello schermo. Basta impostare il numero di attuatori (1-4) nel menu "Attuatore set" per funzionalità ottimali.
• Cablaggio robusto: La casella di controllo fornisce chiare istruzioni di cablaggio e diagrammi, facilitando la corretta connessione di potenza, interruttori e attuatori. I blocchi verdi rimovibili assicurano un facile accesso e connessioni protette.
• Funzione di calibrazione: (Solo con attuatori con feedback integrato) Calibrare gli attuatori senza sforzo usando la scatola di controllo, garantendo un funzionamento e una sincronizzazione precisi. Eventuali problemi di cablaggio o impostazioni errate possono essere identificati durante il processo di calibrazione. Se la potenza viene persa nel controller in qualsiasi momento, è importante eseguire nuovamente la sequenza di calibrazione premendo il pulsante di calibrazione sul controller.
• Intervallo operativo -40-80 gradi C

Tutorial su come utilizzare il controller sincrono

Specifiche

• Capacità di controllo: Fino a 4 attuatori lineari
• Remoti controlli: viene fornito con 2 telecomandi RC5, può aggiungere fino a 4 telecomandi - Video qui che mostra come abbinare nuovi telecomandi.
• Compatibilità del feedback: Attuatori di segnali di feedback a 3 fili o in 4 fili (sensore della sala o feedback del sensore ottico)
• Attuatori non di feedback: Questo controller funziona con attuatori a 2 fili (attuatori senza feedback) ma con funzioni limitate
• Metodo di controllo: Interfaccia touchscreen LCD (schermata a colori da 2,25 ")
• Input di potenza: 12-24vdc max; 40A Max.
• Imposta l'articolo: Informazioni, funzioni e risoluzione dei problemi FCB
• Controllo del timer: Controller dell'ora del giorno, modalità intervallo con tempi di ritardo personalizzabili - Guarda il video qui
• Tempi di programma: Fino a 5 tempi di programma diversi entro un periodo di 24 ore
• Opzioni di controllo: Regolazione della velocità per estensione e retrazione, regolazione della posizione limite
• Compatibilità: Funziona con varie applicazioni, tra cui porte di sollevamento, scrivanie regolabili e altro ancora.
• Cablaggio: Viene fornito con blocchi di collegamento per 4 attuatori, 1 blocco di collegamento per l'alimentazione e un blocco di collegamento per un interruttore esterno o ingresso di trigger da un altro dispositivo. Diagramma di cablaggio chiaramente etichettato e istruzioni fornite per connessioni di alimentazione, interruttore e attuatore.
• Dimensioni: 8,75 "largo x 4,25" di altezza x 1,5 "
• Peso: 0,5 libbre
• Alloggiamento della scatola di controllo: Alloggi robusti e durevoli per proteggere i componenti interni dai danni, non impermeabili.
• Opzioni di montaggio: Grandi schede di montaggio nella casella di controllo per una facile installazione in vari orientamenti.
• Indicatore di potenza: Indicatore LED per visualizzare lo stato di potenza della casella di controllo.
• Indicatore di feedback dell'attuatore: Gli indicatori a LED mostrano lo stato di feedback di ciascun attuatore, garantendo una rapida identificazione di eventuali problemi.
• Alimentazione elettrica: Richiede un alimentatore da 12-24 VDC per il funzionamento - max 40amp
• Lavora con la maggior parte degli attuatori: Non accetta attuatori o attuatori di feedback di potenziometro che attirano più di 10A al culmine.
• Gamma operativa -40-80 gradi c

Caratteristiche del timer

FCB-2 viene fornito con 2 funzionalità del timer.

1. Ritardare la funzione timer: La funzione Timer di ritardo consente di programmare un periodo di ritardo specifico prima che gli attuatori lineari inizino a muoversi. Questa funzione può essere utile in varie applicazioni in cui si desidera un ritardo prima di iniziare un'azione. Ad esempio, se si utilizza la casella di controllo per controllare un sistema di porte automatizzato, è possibile impostare un timer di ritardo per consentire alle persone abbastanza tempo per entrare o uscire prima che la porta inizi a chiudere. Questa funzione aggiunge un elemento di convenienza, sicurezza e controllo alla configurazione dell'automazione.
2. Funzione del timer a intervallo: La funzione del timer a intervallo consente di programmare un intervallo di tempo specifico tra i movimenti attuatori consecutivi. Con questa funzione, puoi ottenere un controllo di movimento preciso e ripetitivo. Ad esempio, se si utilizza la casella di controllo per controllare un meccanismo di sollevamento in un processo di produzione, è possibile impostare un timer a intervalli per garantire che l'azione di sollevamento si verifichi a intervalli regolari. Questa funzione è particolarmente vantaggiosa nelle applicazioni che richiedono modelli di movimento coerenti e sincronizzati.

Entrambe le funzioni del timer offrono opzioni di flessibilità e personalizzazione per migliorare le capacità di controllo e automazione del FIRGELLI Casella di controllo FCB-2. Utilizzando queste funzioni del timer, puoi mettere a punto il funzionamento degli attuatori lineari in base ai requisiti specifici e creare sequenze di automazione più efficienti e su misura.

È importante consultare il manuale di istruzioni fornito con la casella di controllo per istruzioni dettagliate su come configurare e utilizzare efficacemente le funzioni del timer. Il manuale dovrebbe fornire una guida passo-passo sull'impostazione dei periodi di ritardo o di intervallo, nonché altri parametri pertinenti.

Ricorda di considerare le esigenze specifiche dell'applicazione quando si utilizza le funzioni del timer. Utilizzando queste funzioni in modo intelligente, è possibile ottimizzare le prestazioni e le funzionalità del sistema di automazione, ottenendo un controllo preciso sul movimento degli attuatori lineari.

Schema di cablaggio 1

Schema di cablaggio 2

Download

• Manuale dell'utente FCB-2

Video 1

Video 2

Video 3 - Abbinamento di telecomandi

Video 4 - Controllo della velocità

Video 5 - Impostazione dei timer
