Descrizione

Questa trasmissione del motore DC è stata sviluppata per requisiti di corrente elevata. Può essere installato su telai robotici o su dispositivi che richiedono un'alta potenza per l'uso industriale.

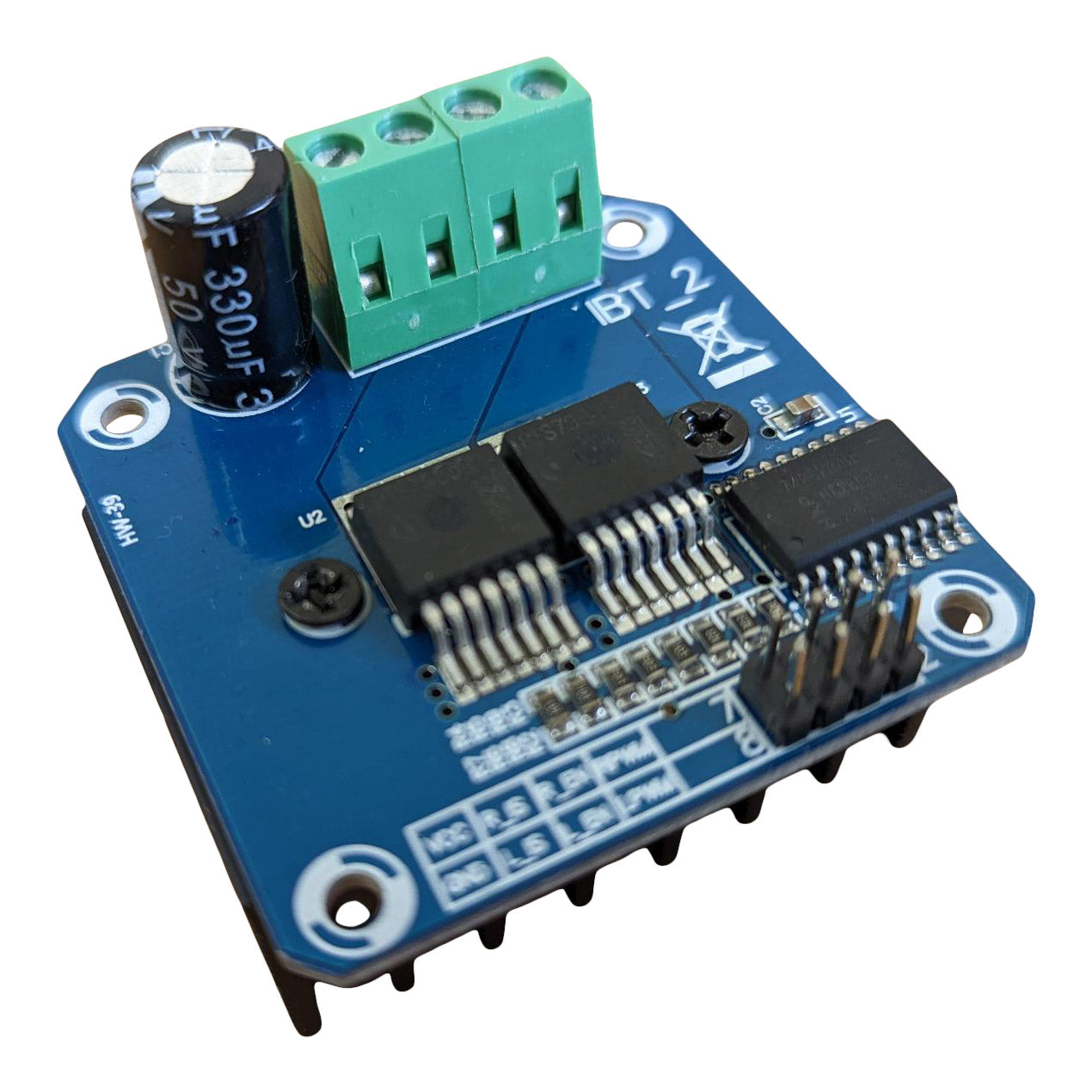

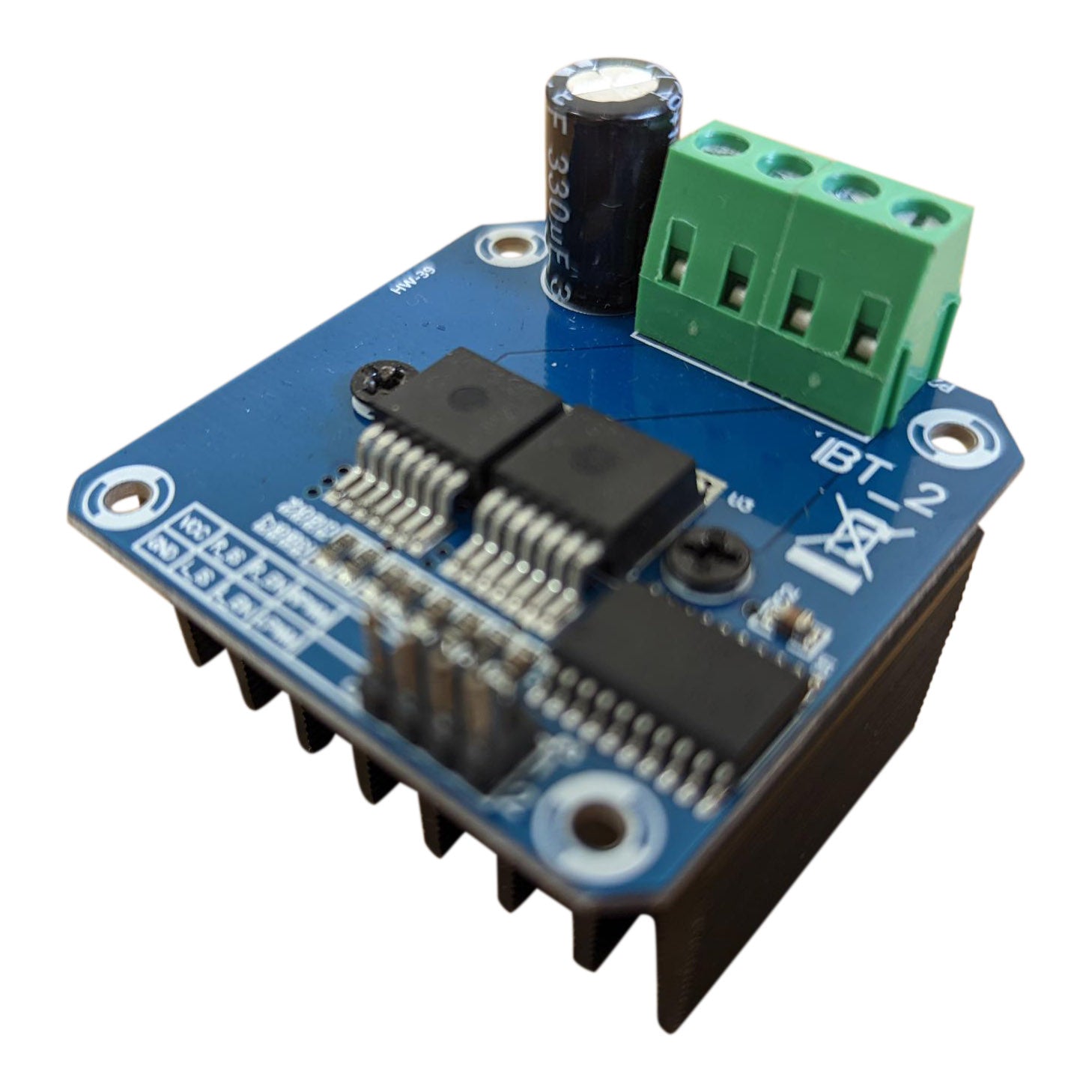

Questo modulo utilizza BTS7960 IC, che è un mezzo bridge ad alta corrente completamente integrato per le applicazioni di trasmissione del motore. Fa parte della famiglia NovalitHictm contenente un MOSFET di alto livello P-channel e un MOSFET a traio N-canale con un driver IC integrato in un unico pacchetto. A causa dell'interruttore Highside del canale P, la necessità di una pompa di carica viene eliminata minimizzando così l'EMI. L'interfaccia con un micro controller è semplice dall'IC integrata del driver che presenta ingressi a livello logico, diagnosi con senso attuale, regolazione della velocità di serie, generazione di tempo morto e protezione contro la sovratemperatura, la sovratensione, la sottotensione, la sovracorrente e il circuito corto. Il BTS 7960 fornisce una soluzione ottimizzata per i costi per unità motore PWM ad alta corrente protetta con consumo di spazio molto basso.
