Quando si utilizzano più attuatori sullo stesso oggetto, hai 2 opzioni per il tipo di sistema; Sincronizzato e tandem. Entrambi i tipi di sistema comporteranno il movimento degli attuatori come un'unità senza controllo dell'attuatore individuale. Questo articolo affronterà Solo sistemi in tandem; Significa che non esiste un processore di computer o un posizionamento di feedback in questo sistema di automazione. Per maggiori informazioni su e altre opzioni per i sistemi multi-attuatori, Clicca qui.
Movimento in tandem significa motori di attuatori di cablaggio insieme (in parallelo) Quindi si accendono e si spegne allo stesso tempo, oltre a muoversi nella stessa direzione. I sistemi in tandem possono essere Di più E non uniforme come qualsiasi tolleranza di produzione da unità a unità può comportare diverse velocità di movimento, di solito entro il 5-10%.

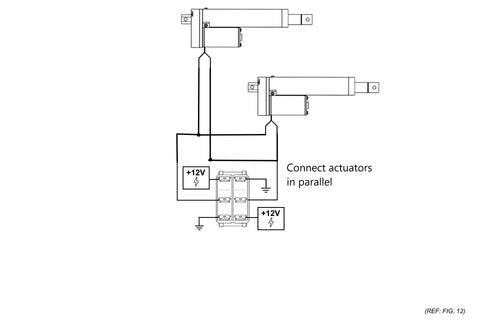

Il sistema in tandem più semplice possibile è il seguente:
- > 1 attuatori
- Interruttore a bilanciere
- 12 V Potenza
Alcune applicazioni possono richiedere più attuatori o attuatori più correnti. È possibile che il carico elettrico dagli attuatori Forse Più che l'interruttore a rocker o le unità remote RF possono tollerare; In tal caso, dovresti installare relè nel sistema.
Un relè è un interruttore elettrico automatizzato. Per saperne di più sui relè, Leggi questo tutorial.
In questo sistema di seguito, i relè ad alta tolleranza vengono utilizzati per mantenere il carico elettrico ad alta corrente lontano dall'elettronica remota RF. Ciò è necessario perché l'unità RF può tollerare fino a 10A a 12V; Ma alcuni attuatori possono tirare più di 5a ciascuno, Significa che lo faranno Brucia il telecomando Se alimentato direttamente attraverso l'unità RF. [Elenco parti di seguito esempi]
I relè automobilistici SPDT che trasportiamo possono tollerare 25a per gamba; questo è sufficiente per gestire fino a CINQUE Attuatori 'standard' con un sorteggio massimo 5A, in esecuzione contemporaneamente.
Per Mozione in tandem di molti attuatori, è possibile utilizzare questa configurazione di esempio.
- 2+ attuatori lineari (qualsiasi)
- 2x Relè SPDT & 1x Doppio cablaggio
- Schema di controllo (Interruttore a bilanciere O Telecomando)
Includere i controller di velocità può consentire di regolare un po 'di più le velocità, dandoti la possibilità di "sintonizzare" davvero il sistema il più possibile.
Componenti aggiuntivi:
- 1x Controller di velocità per attuatore, se necessario (sistemi 12v soltanto)
Una volta installati i relè in un sistema, possono essere utilizzati per "unificare" più attuatori nello stesso schema di controllo o unificare gli schemi di controllo per controllare gli stessi attuatori. Per informazioni sull'uso di più input di controllo, leggi questo tutorial.
