Actuadores de barra de lujo

Actuadores de barra de lujo

$159.99 $159.99 USD
Model #FA-HF-100-12-3
Aporte
Fuerza
Ataque
Quantity
We have 25 of these in stock We have 25 of these in stock
and you currently have in your cart.
In Stock

Add

Warranty Plus

Warranty Plus:
Your product will be replaced (including free shipping) with a new one within 12 months of purchase, even if it is damaged due to improper wiring, incorrect usage, a problem in the electrical installation or any other circumstance.

Standard Warranty:
12 month warranty comes with every purchase. Covers malfunctions when it is used within the described conditions/limits.
 +8%  ($12.80) ($12.80)
Bulk Discount

Save on your order when purchasing our Actuators in large volumes. Discount will be calculated at checkout.

Min. Quantity Discount
11 20 % OFF
31 25 % OFF
50 30 % OFF
200 40 % OFF
0
View Cart

Shipping Cost Estimator

Note: You must have items in your cart already before you can see the estimated costs to ship your cart. This shipping tool will estimate the total shipping cost for your entire basket.

  • Descripción

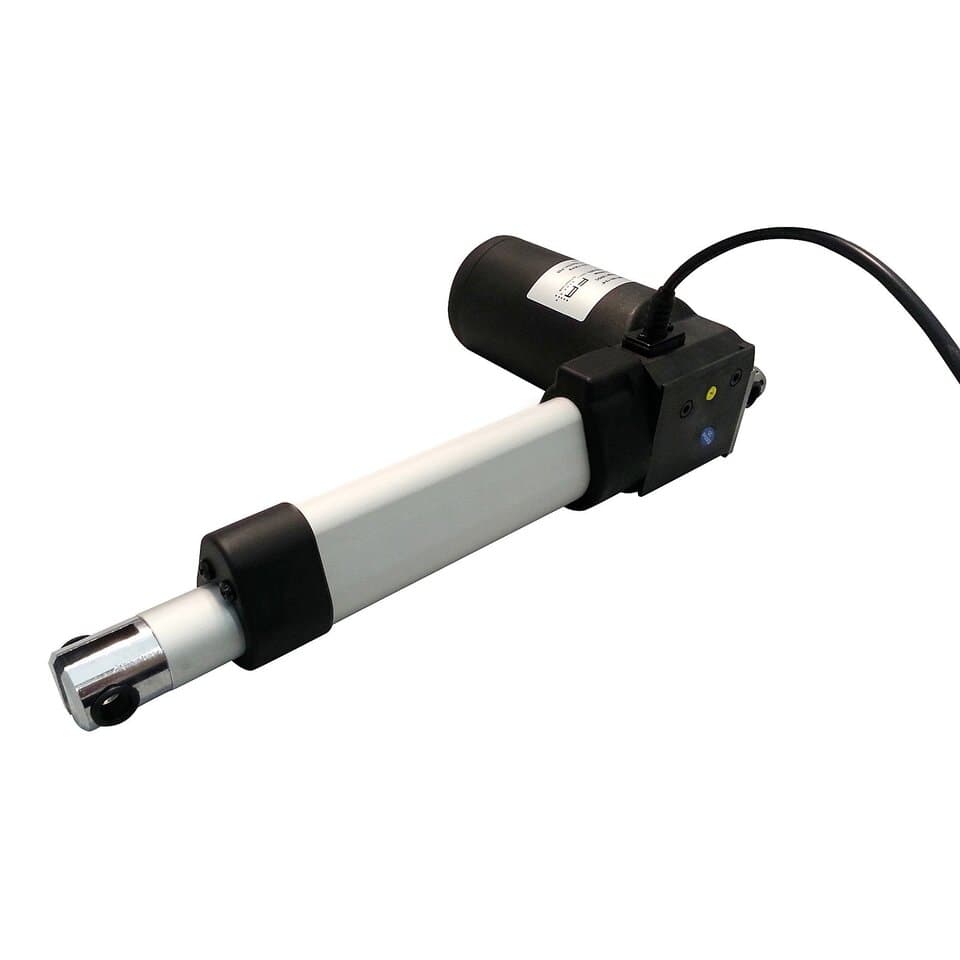

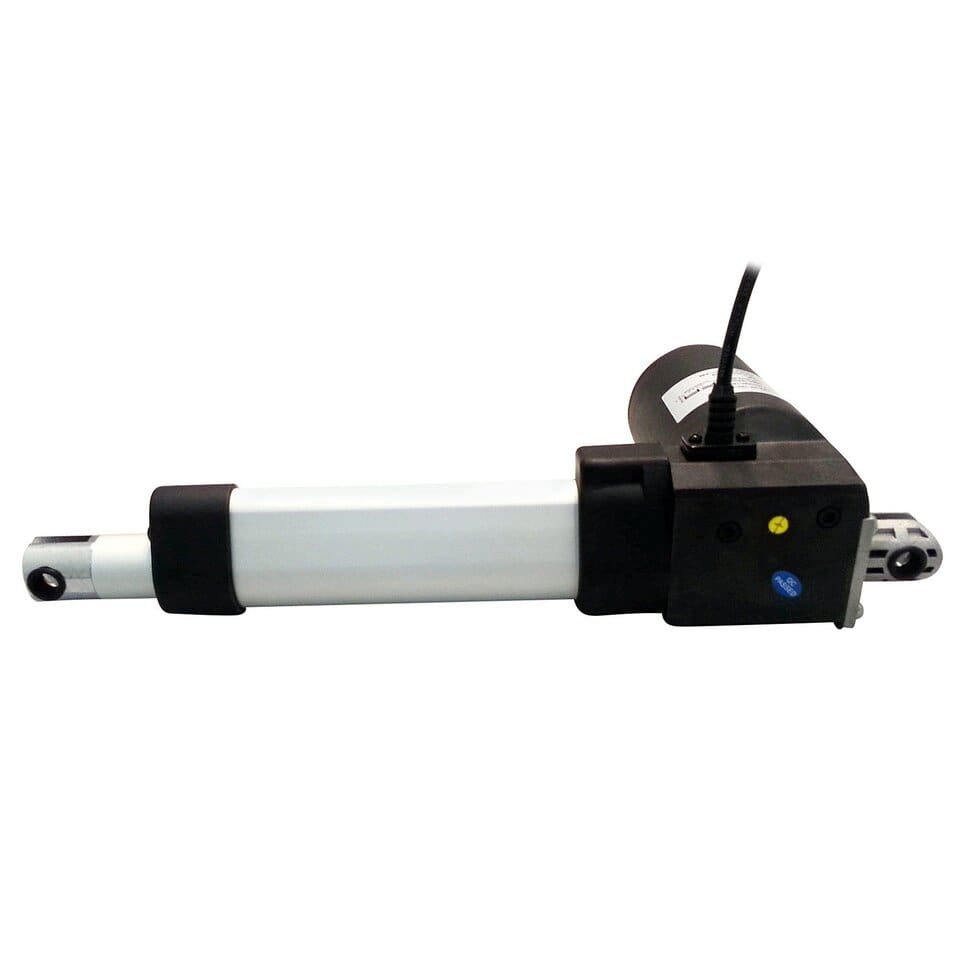

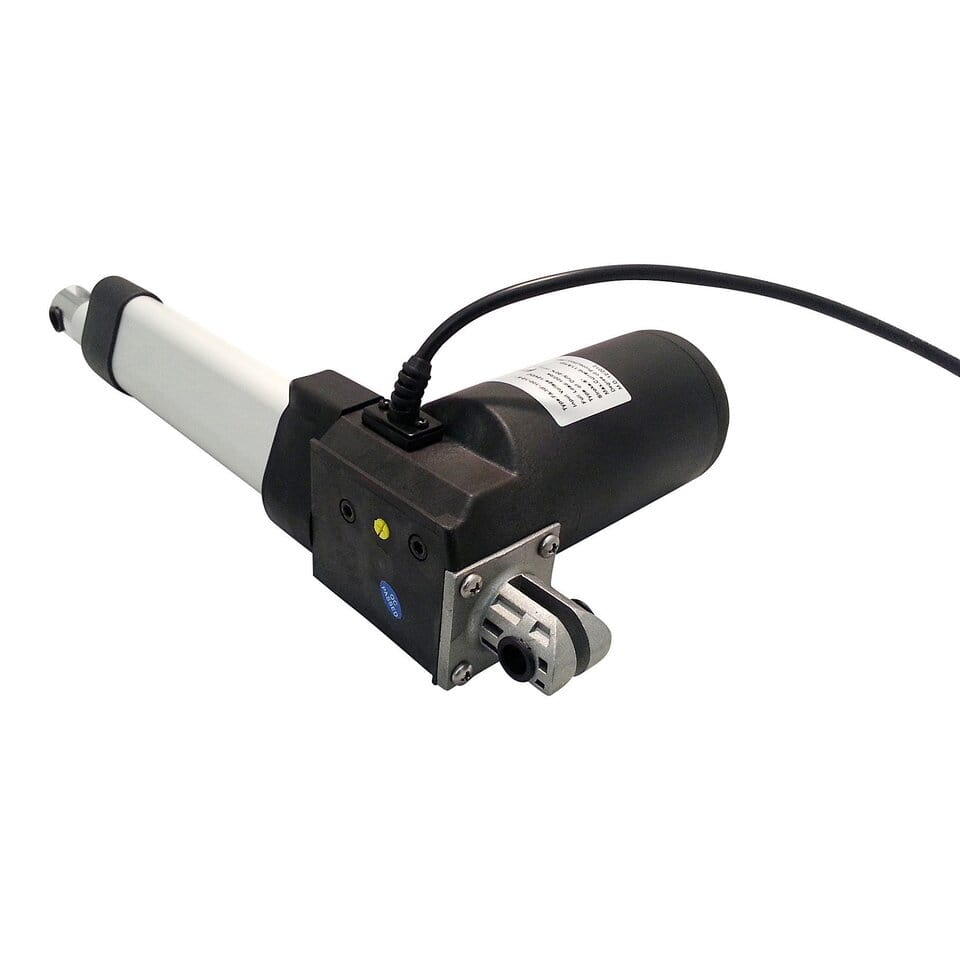

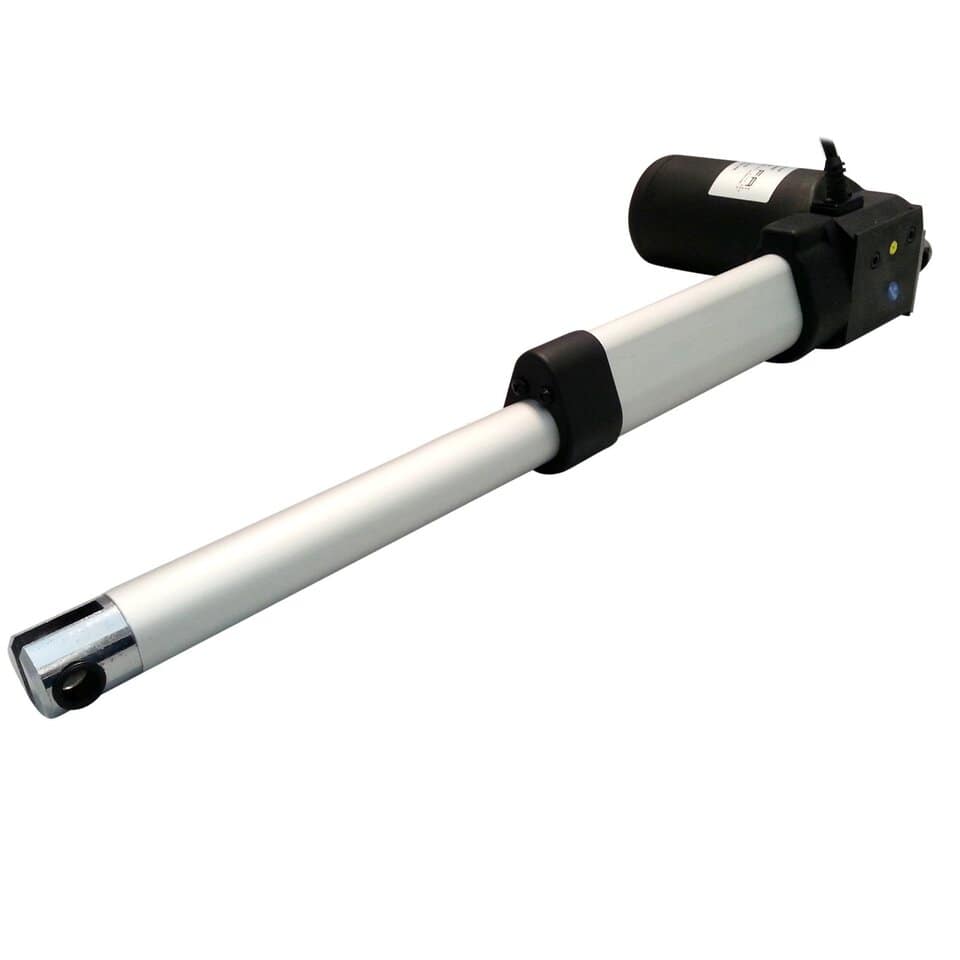

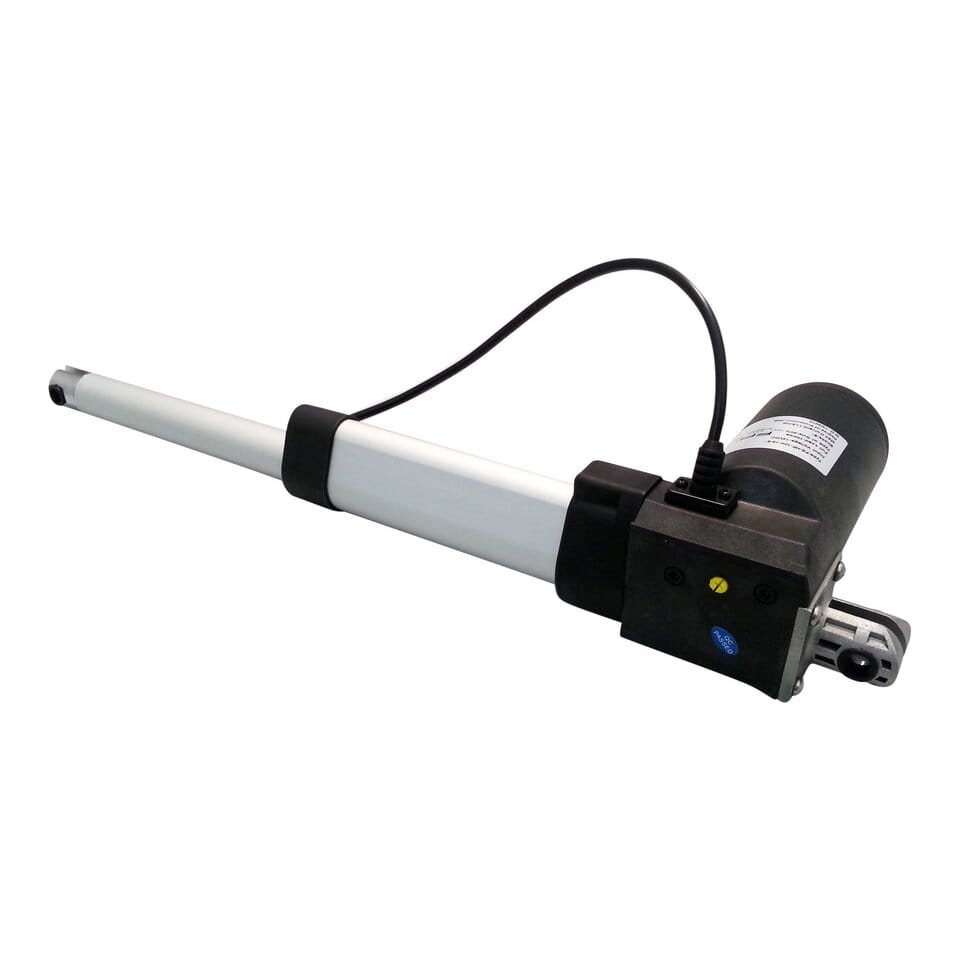

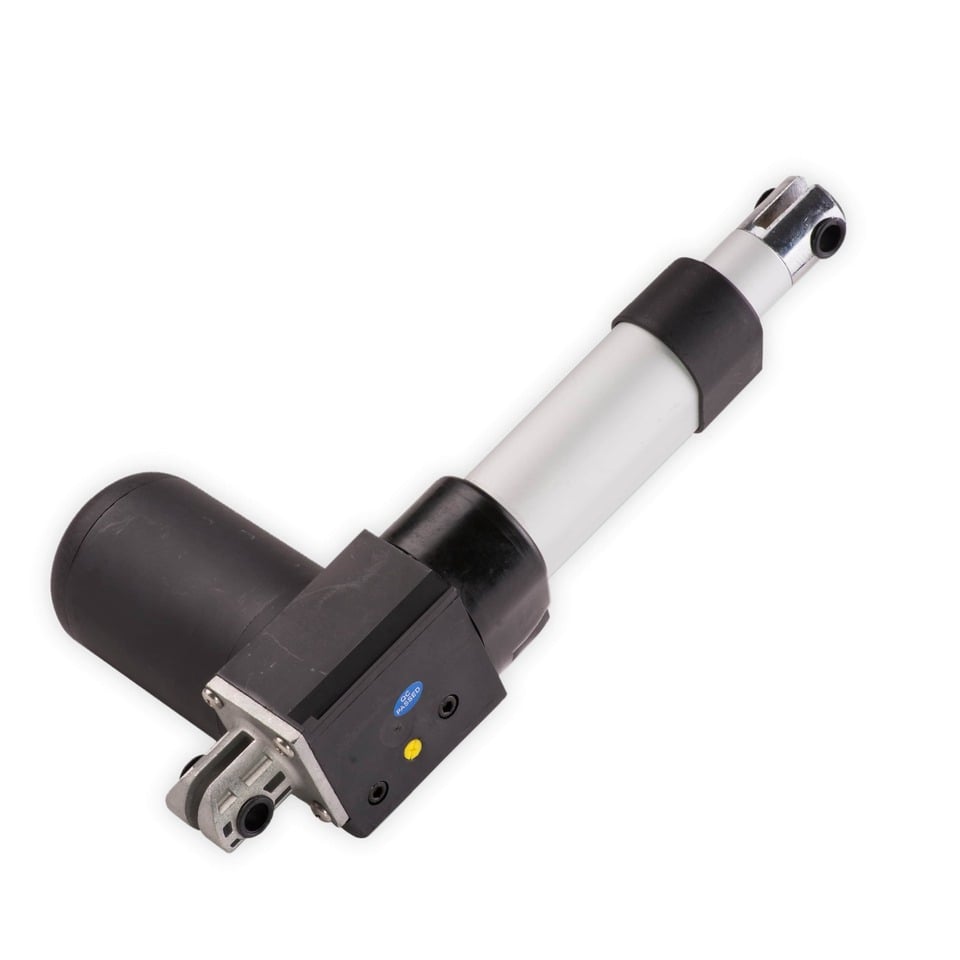

    Estos actuadores tienen un mecanismo de transmisión de engranajes de gusanos que reduce la fricción, así que ofrece un mejor ciclo de trabajo y una vida útil. Los actuadores de barra de lujo son excelentes para proyectos de automatización del hogar donde el bajo ruido es un requisito. A 3 "por segundo con 100 libras. De la fuerza, estos actuadores son excelentes para proyectos que requieren un movimiento rápido para cargas más pesadas.

    Los modelos CAD de este actuador se pueden encontrar en Recursos/archivos 3D. Para obtener más información, revise las especificaciones y los dibujos técnicos a continuación o visite nuestro Página de tutoriales Para instrucciones sobre cómo usar este actuador con interruptores, controles remotos, controladores de velocidad y Arduino.

    Los accesorios vendidos por separado incluyen: Controles remotos - Interruptor - Microcontroladores - Fuente de alimentación

    *Debido al método de engranaje de la unidad, este actuador retrasará la unidad bajo cargas más altas sin potencia aplicada al actuador. Usar un resorte de gas de la calificación correcta aliviará la unidad de fondo. Otra opción es usar un relé SPDT para funcionar como un freno Back-EMF. Ver este tutorial Para más información

  • Presupuesto



    Modelo FA-HF-100-12-XX
    Fuerza dinámica 100 lb.
    Fuerza estática 180 lb.
    Velocidad ("/s) sin carga 3 "por segundo sin carga, 2.5" a plena carga
    Ciclo de servicio 20%
    Calificación IP 66
    Tipo de tornillo Engranaje de gusano
    Aporte 12V DC
    Dibujar a plena carga 10 amperios
    Comentario Ninguno
    Capacidad sincrónica Ninguno, 5-10% de variación en la velocidad
    Temperatura operativa -26 ° C/65 ° C (-15 ° F/150 °)
    Interruptor límite Incorporado (preajuste de fábrica) - Para los actuadores lineales de interruptor de límite ajustable, pruebe nuestro nuevo Actuadores de interruptor de límite ajustable
    Certificaciones Ceñudo
    Paréntesis MB3 o MB3U Corchetes
    Longitud del cable 1.5 pies
    Tamaño de cable 18awg



    Ataque Longitud retraída Longitud extendida Peso Archivos de pasos
    3" 10.88" 13.88" 5.0 libras FA-HF-100-12-3
    6" 13.88" 19.88" 5.5 libras FA-HF-100-12-6
    9" 16.88" 25.88" 5.9 libras FA-HF-100-12-9
    12" 19.88" 31.88" 6.3 libras FA-HF-100-12-12
    15" 22.88" 37.88" 6.5 libras FA-HF-100-12-15
    18" 25.88" 43.88" 7.25 libras FA-HF-100-12-18
    24" 31.88" 55.88" 8.1 libras FA-HF-100-12-24
    30" 37.88" 67.88" 9.0 libras FA-HF-100-12-30
    32" 39.88" 71.88" 9.3 libras FA-HF-100-12-32
    34"  41.88" 75.88" FA-HF-100-12-34
    36"  43.88" 79.88" 9.9 libras FA-HF-100-12-36

     Use corchetes MB3 o MB3U para estos actuadores.

  • Dibujos técnicos

    ¿Busca un modelo 3D de este actuador? Envíe un correo electrónico a support@firgelliauto.com, estaremos encantados de enviarlo por correo electrónico

    Dibujo técnico de barra de lujo

  • Gráfico de rendimiento

    Gráfico de rendimiento de barra de lujo jpg

  • Freno con diagrama de relé spdt

  • Video de productos


    miniatura de barra de lujo

  • Video de comparación


    Miniatura de servicio pesado VS Premium

  • Descargas del modelo 3D (.step)

    Fuerza de 100 lb

  • Diagrama de cableado

    Haga clic aquí para ver nuestro generador de diagrama de cableado para ayudarlo a configurar su sistema de actuadores

    Generador de diagrama de cableado

  • Descargas
