وصف

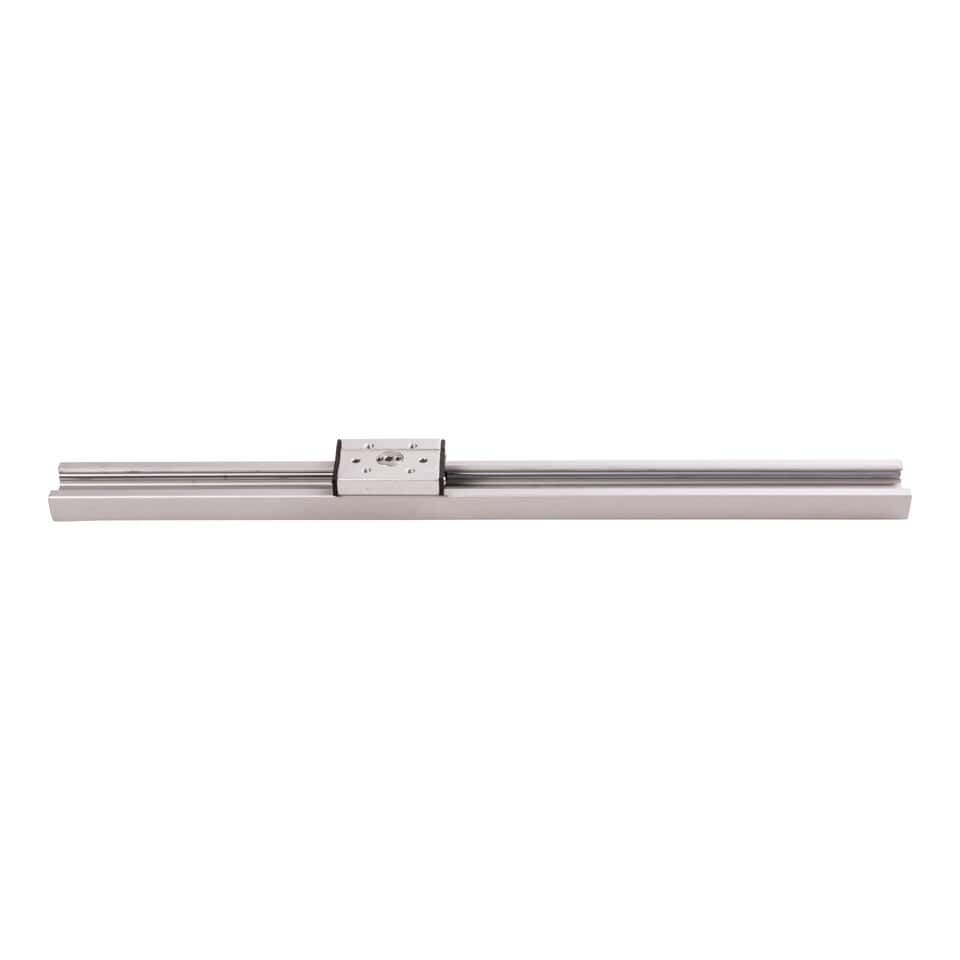

* 1 سكة تتضمن 1 عربة منزلقة

تسمى الشرائح الخطية الصغيرة أيضًا بالمحامل الخطية وهي مناسبة للتعامل مع المواد بحركة خطية. ما عليك سوى قطع القضبان إلى الطول الذي تحتاجه أو إضافة القضبان للحصول على الطول الذي تحتاجه، بل وإضافة المزيد من العربات إذا لزم الأمر والاستمتاع بحركة طويلة الأمد بدون صيانة لقضبان الشرائح الخطية.

ال Firgelli توفر عمليات التشغيل الآلي  الشرائح الخطية توجيهًا خطيًا دقيقًا ومستقرًا وسلسًا ضمن نطاق واسع من السرعات والأحمال والظروف ومتطلبات المساحة. تتوفر الشرائح الخطية الصغيرة لدينا بأطوال متعددة الحجم ويأتي كل منها مزودًا بعربة شرائح لتثبيت العناصر الخاصة بك عليها. تستخدم جميع كتل الشرائح الخطية سكة توجيه ذات ملف تعريف عالمي ويتم تثبيت جانبي سكة التوجيه كمراجع إسناد. Firgelli تقدم شرائح Automation الخطية أسعارًا وتسليمًا تنافسيين، بالإضافة إلى ميزات فريدة ومدمجة للمساعدة في الاندماج بسهولة في نظام الحركة الخاص بك.

العربات والمسارات مصنوعة من الألومنيوم مع محامل فولاذية GCR15 وقضبان من الفولاذ الكربوني تبطن المسار.

إذا كنت تريد قضبانًا ذات أطوال أقصر، فيمكنك ببساطة قطعها باستخدام منشار معدني، وإذا كنت تريد قضبانًا أطول، فيمكنك ببساطة إضافة قضبان إضافية مع تعديلات طفيفة، أو اطلب منا أن نعرض لك أطوالًا مخصصة

يأتي كل نظام بطول السكة الذي تحتاجه في الخيارات المذكورة أعلاه وعربة سكة توجيه واحدة. يمكن تعديل الشد الموجود على كل عربة لجعل كل سكة قابلة للانزلاق وتكون فضفاضة أو مشدودة كما تفضل.

تحديد

• سكة طويلة متضمنة مع (1) كتلة محمل منزلقة

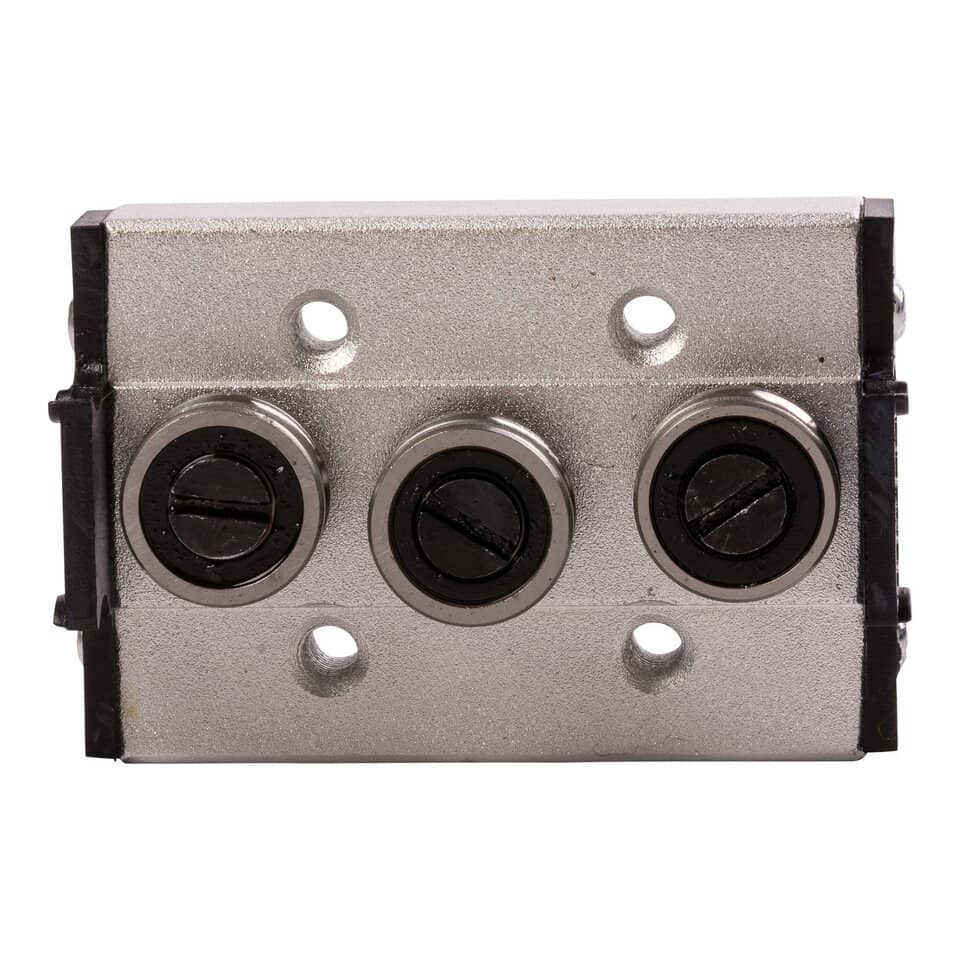

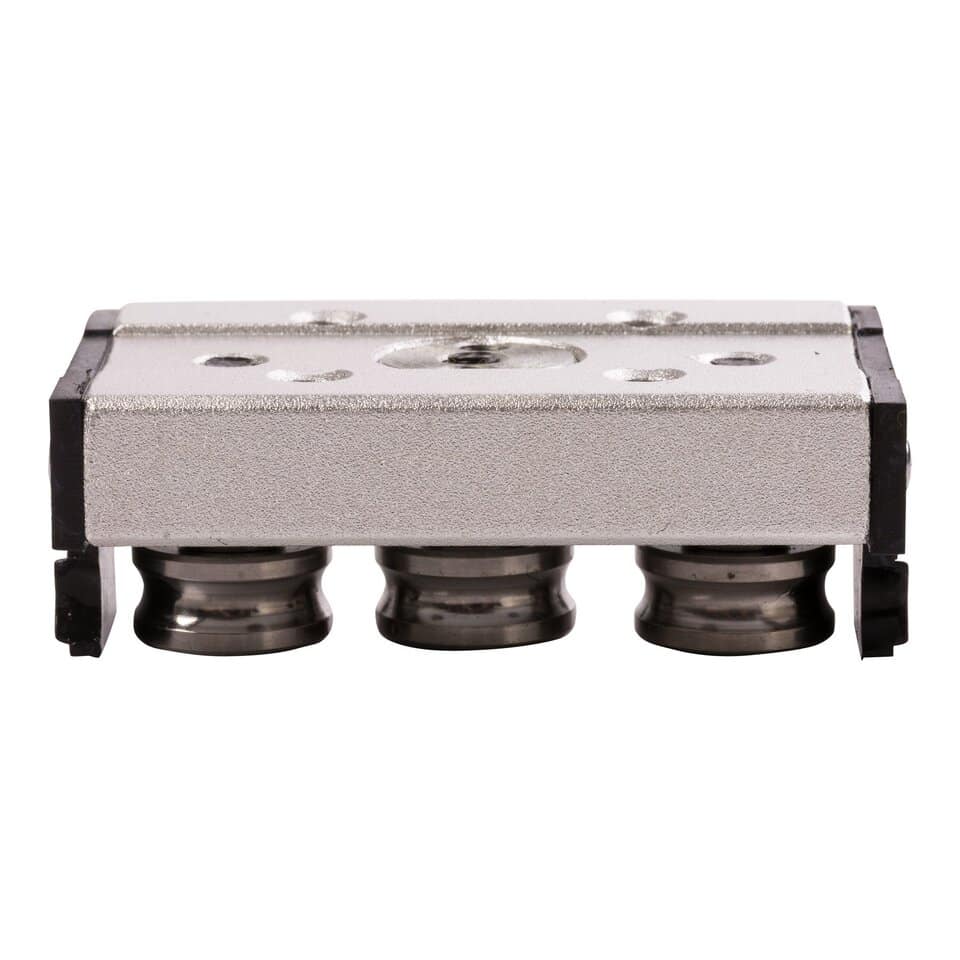

• كتلة المحمل لديها القدرة على ضبط ضيق الاحتكاك المنزلق.

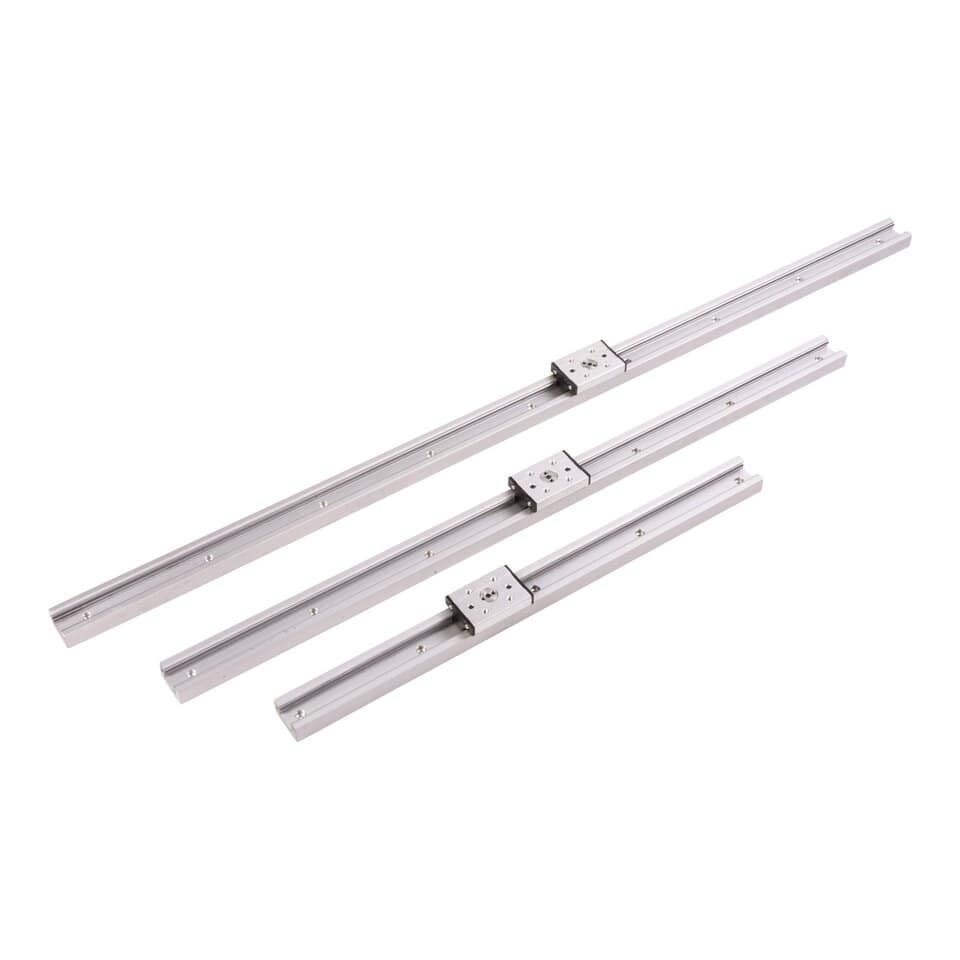

• كتل ذات طول قياسي وأطوال سكك مختلفة مصممة لتوفير مساحة إضافية وزيادة السعة.
• الحد الأقصى لحمل الضغط 210 رطل

• أقصى حمل للتوتر 100 رطل
• نطاق درجة الحرارة -20 ~ 60 درجة مئوية
• يمكن قطع القضبان بسهولة لتتوافق مع متطلبات طول السكة المحددة الخاصة بك باستخدام آلة قطع العجلات الكاشطة
• القضبان والمحامل المصنوعة من الفولاذ الكربوني
• تم النقر على فتحات التثبيت على الكتلة المنزلقة لسهولة التركيب/التكامل

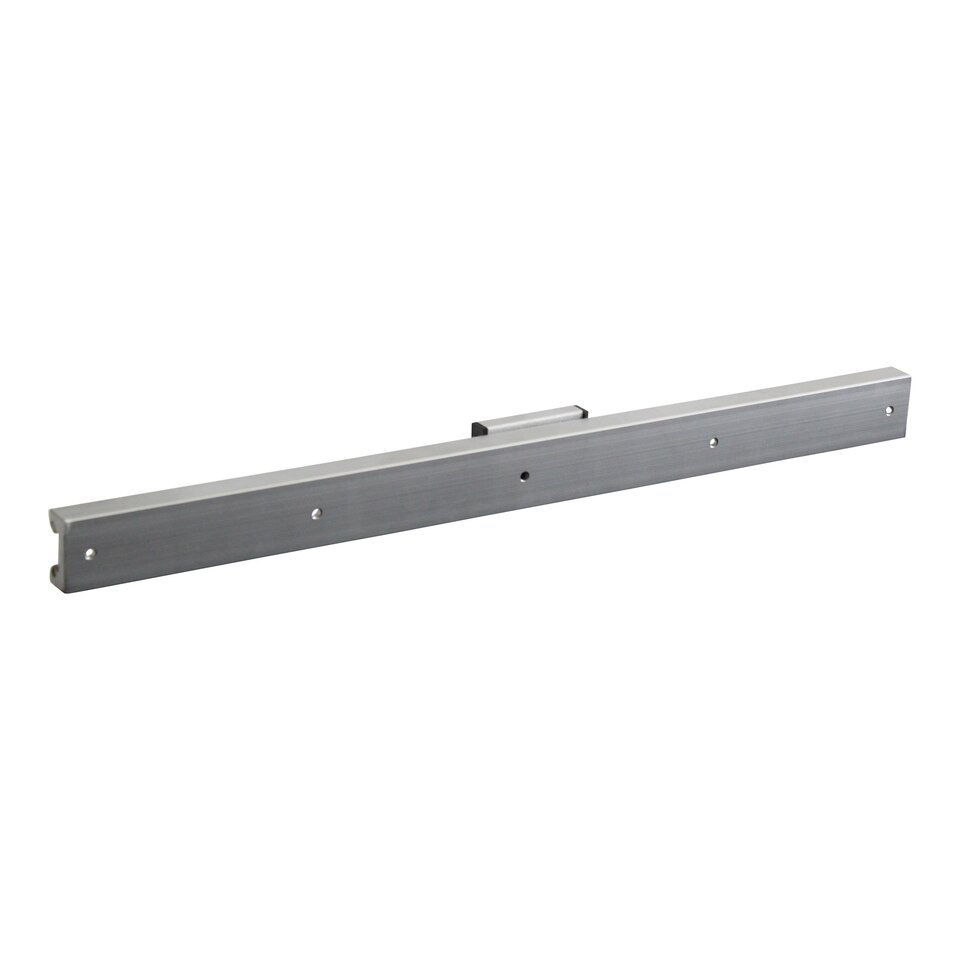

• متكرر من خلال الثقوب لتركيب السكك الحديدية
• ميسورة التكلفة للغاية ومتعددة الاستخدامات، ومثالية للعديد من التطبيقات بدءًا من التشغيل الآلي للمنزل وحتى التشغيل الآلي الصناعي
• لا ينصح به للتطبيقات الخارجية
• يمكن وضع القضبان تلو الأخرى لمزيد من الطول
• إضافي انزلاق تحمل كتلة يمكن شراؤها
• أقصى عزم دوران X، Y، Z: 81 رطلًا
• الوزن 1.41 رطل. لكل قدم

الرسومات الفنية

فيديو المنتج

موارد المحامل الخطية

لقد أنشأنا منشور مدونة يتضمن بعض مقاطع الفيديو للمساعدة في فهم كيفية عمل المحامل الخطية. انقر هنا للذهاب إلى المادة

تنزيلات النماذج ثلاثية الأبعاد (.STEP)

دروس

• ضبط احتكاك السكك الحديدية الشريحة
