المحركات الصغيرة من سلسلة الرصاصة
المحركات الصغيرة من سلسلة الرصاصة
- وصف
- تحديد
- الرسومات الفنية
- الرسوم البيانية المنحنية
- تنزيلات النماذج ثلاثية الأبعاد (.STEP)
- مخطط الأسلاك
- التنزيلات
وصف

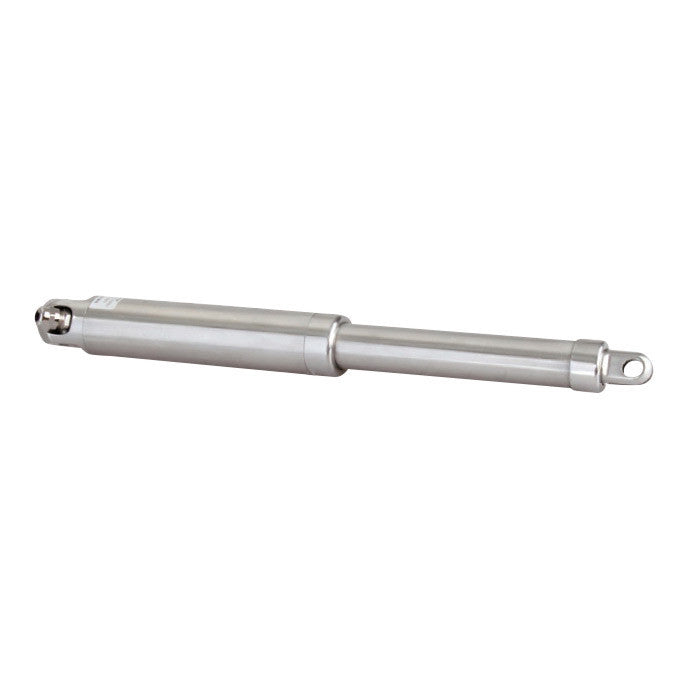

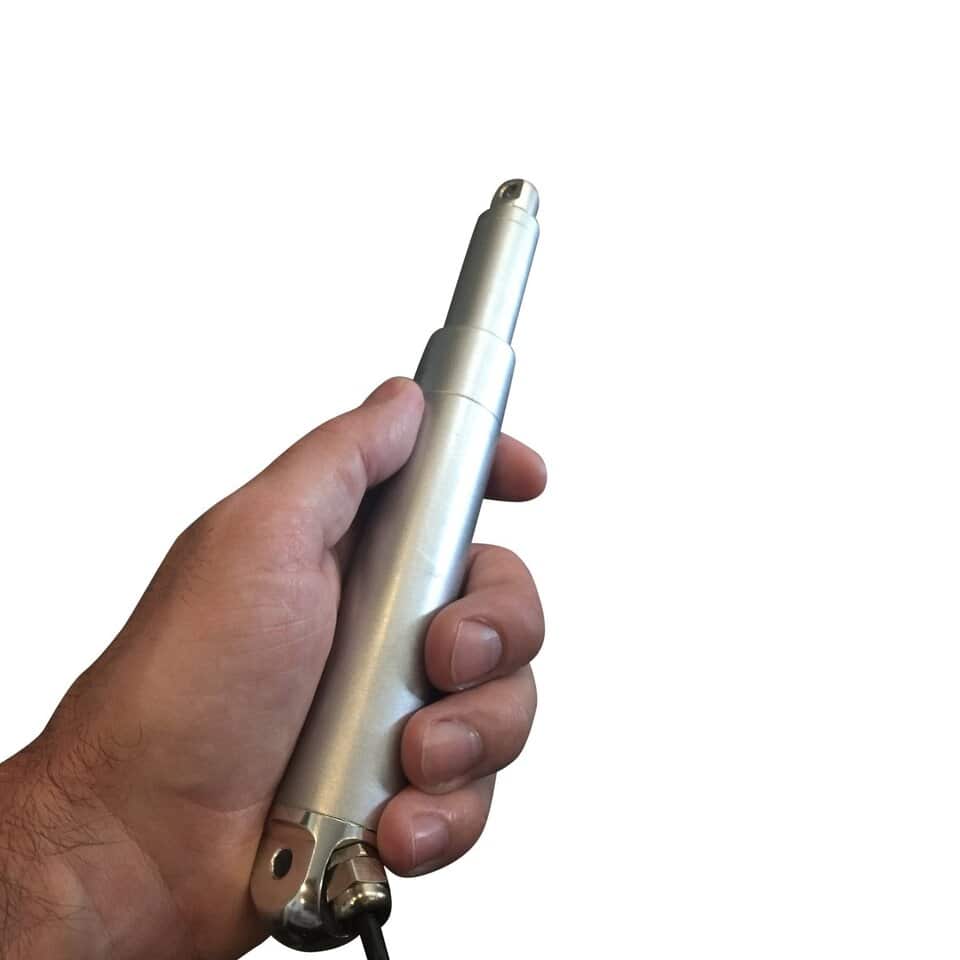

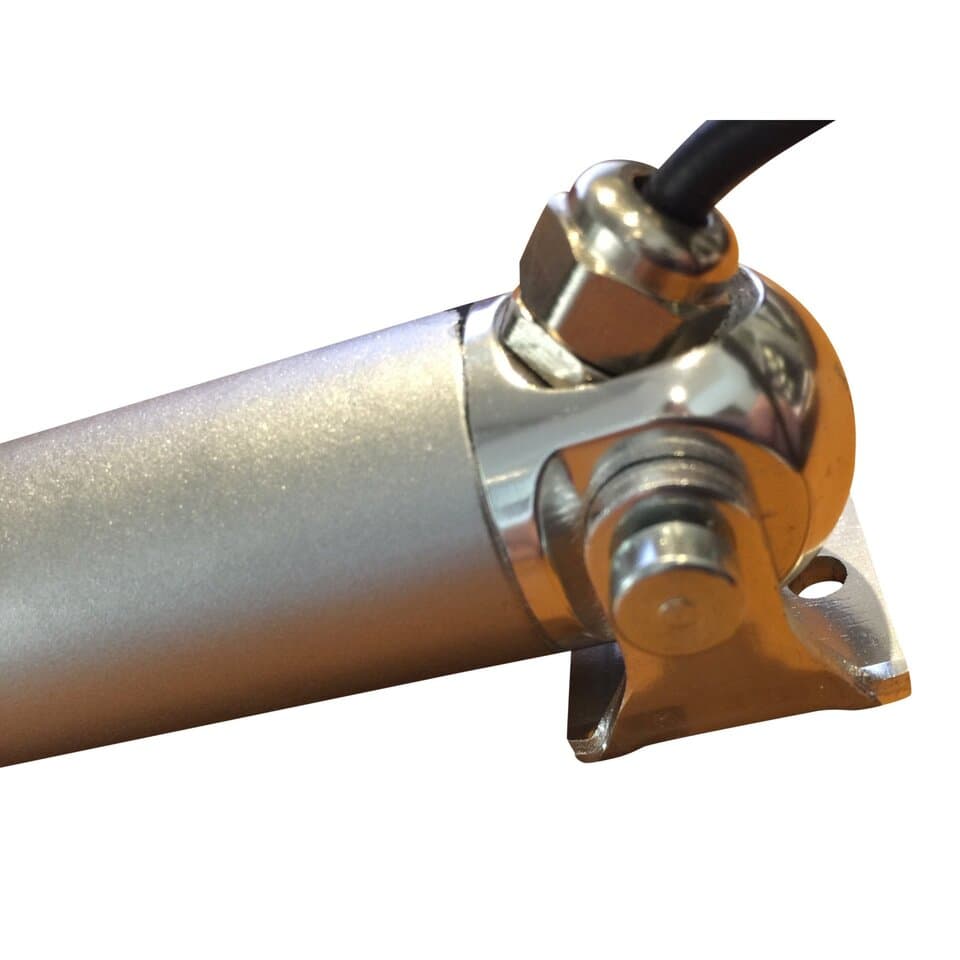

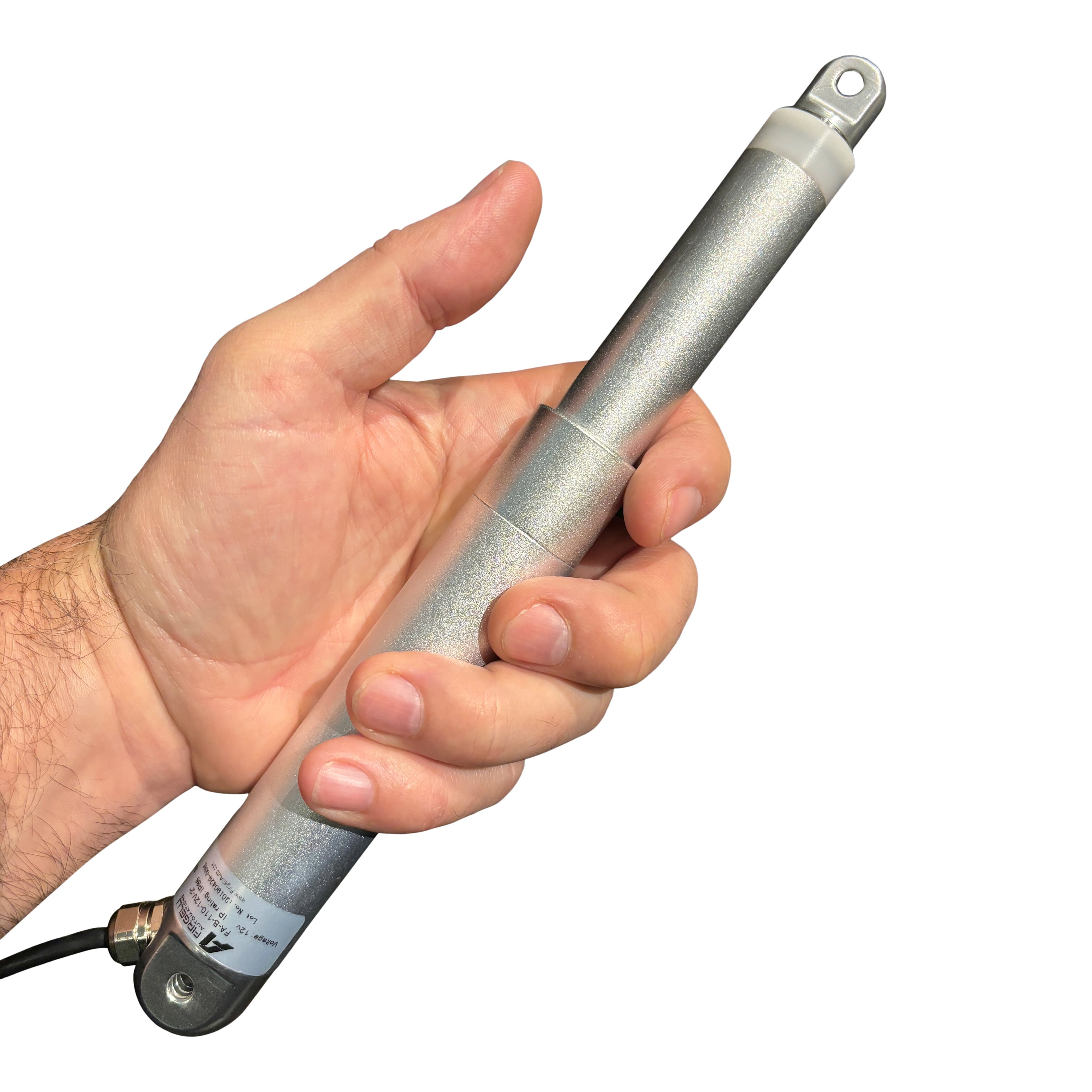

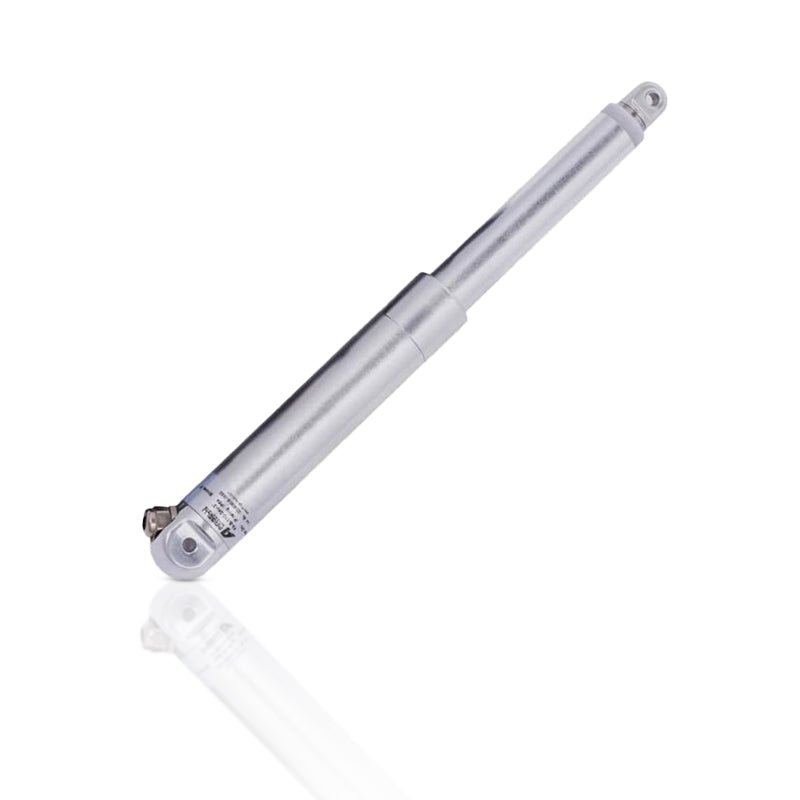

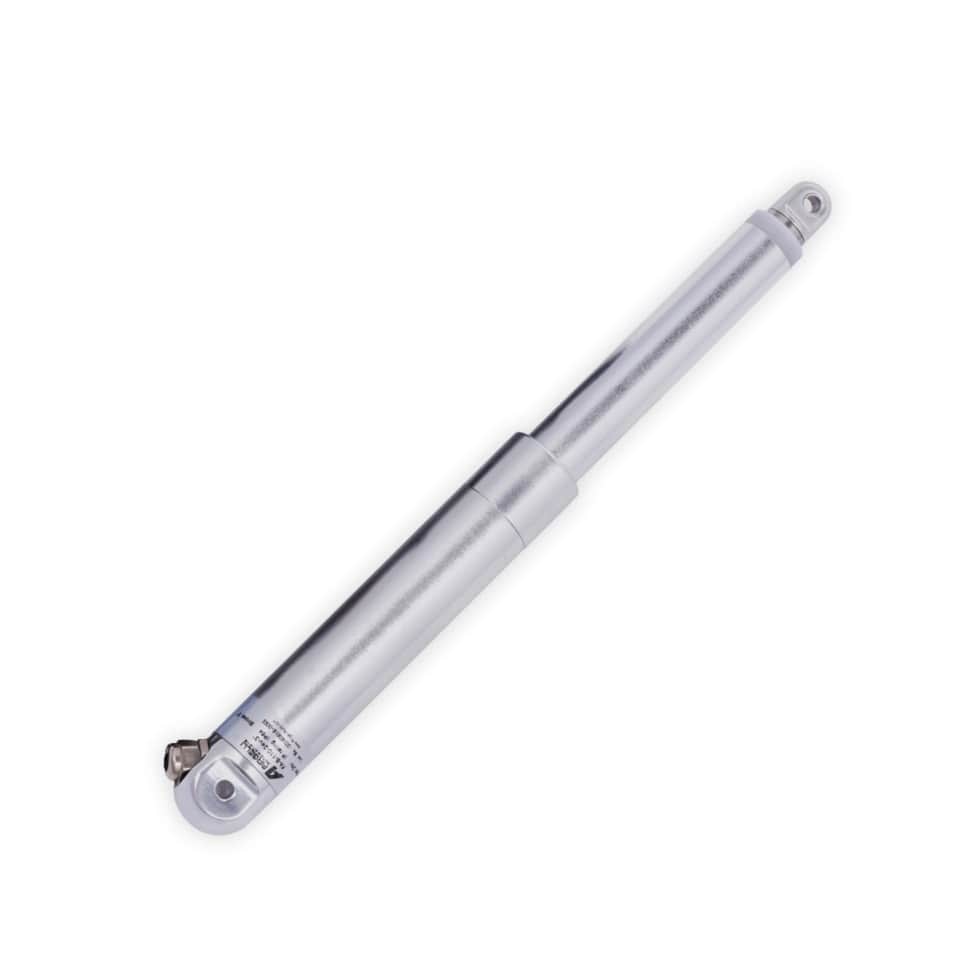

المحرك الصغير الجديد من سلسلة Bullet صغير جدًا وقوي بالنسبة لحجمه. إنها مصنوعة من الألومنيوم T6061، وهي خفيفة الوزن ومزودة بمحركات يابانية عالية الجودة لضمان عمر طويل وضوضاء تشغيل منخفضة، بالإضافة إلى تصنيف IP66. نحن نقدمها بشكل قياسي بجهد 12 فولت أو 24 فولت، مع خيارين للقوة وأطوال الشوط من 1 إلى 8 بوصات. أزواج مع أقواس MB14، والتي تم تصميمها خصيصًا لهذا المشغل.
تأتي هذه المحركات مزودة بمستشعر قوة متكامل (على شكل دائرة حماية من التيار الزائد)، وهذا يعني أنه إذا اصطدمت بشيء ما، أو عندما تصل إلى نهاية شوطها، فإنها تتوقف تلقائيًا عن الحركة حتى تغير الاتجاه أو إزالة الحمل. يرجى العلم أن هذا النموذج لا لديك مفاتيح الحد الداخلي. هذه آلية أمان جديدة رائعة وتوفر العديد من التطبيقات بدءًا من فتحات نوافذ Skylight وحتى التحكم في حركة السيارات، وهي مثالية للتطبيقات التي تكون فيها المساحة ضيقة.
يمكن العثور على نماذج CAD لهذا المشغل أدناه الموارد/الملفات ثلاثية الأبعاد. لمزيد من المعلومات، قم بمراجعة المواصفات والرسومات الفنية أدناه أو قم بزيارة موقعنا صفحة الدروس للحصول على إرشادات حول كيفية استخدام هذا المحرك مع المفاتيح وأجهزة التحكم عن بعد وأجهزة التحكم في السرعة وArduino.
الملحقات التي تباع بشكل منفصل تشمل: أجهزة التحكم عن بعد - مفاتيح - وحدات التحكم الدقيقة - إمدادات الطاقة
تحديد
فا-ب-20-12 فولت
فا-ب-20-24 فولت
فا-ب-110-12 فولت
فا-ب-110-24 فولت
قوة الدفع/السحب 20 رطل 20 رطل 110 رطل 110 رطل قوة القفل الذاتي 1.5 إلى 3 مرات قوة الدفع/السحب 30-60 رطل 165-330 رطل 165-330 رطل السرعة ("/ ثانية) 0.433 0.433 0.138 0.138 نسبة التروس 49 49 139 139 الجهد االكهربى 12 فولت 24 فولت 12 فولت 24 فولت ماكس الحالي 1.4 أ 0.7 أ 1.4 أ 0.7 أ دورة العمل 10% درجة حرارة التشغيل. يتراوح 41 درجة فهرنهايت إلى 104 درجة فهرنهايت (5 درجة مئوية إلى 40 درجة مئوية) أكثر من حماية الدائرة الحالية بنيت في كسر الدائرة الحالية 1 أ 0.5 أ 1 أ 0.5 أ وقت الاستجابة لكسر الدائرة 0.1 إلى 0.5 ثانية تعليق لا أحد القدرة المتزامنة لا يوجد، 5-10% اختلاف في السرعة درجة حرارة التخزين. يتراوح -40 درجة فهرنهايت إلى 158 درجة فهرنهايت (-40 درجة مئوية إلى +70 درجة مئوية) تصنيف IP 66 لا يوجد مستوى ضوضاء التحميل 50-70 ديسيبل القطر 1.024” مواد الإسكان الخارجي الألومنيوم T6061 مادة قضيب التمدد الفولاذ المقاوم للصدأ 304 طول الكابل 4 أقدام حجم السلك 20AWG بين قوسين MB14 طول السكتة الدماغية طول تراجع طول ممتد وزن ملف الخطوة 1” 7.693” 8.693” 0.715 رطل FA-B-XX-12-1.الخطوة 2” 8.693” 10.693” 0.77 رطل FA-B-XX-12-2.step 3” 9.693” 12.693” 0.825 رطل FA-B-XX-12-3.الخطوة 4” 10.693” 14.693” 0.88 رطل FA-B-XX-12-4.step 5” 11.693” 16.693” 0.935 رطل FA-B-XX-12-5.step 6” 12.693” 18.693” 0.99 رطل FA-B-XX-12-6.الخطوة 7” 13.693” 20.693” 1.045 FA-B-XX-12-7.خطوة 8” 14.693” 22.693” 1.10 رطل FA-B-XX-12-8.step الرسومات الفنية
×الرسوم البيانية المنحنية
تنزيلات النماذج ثلاثية الأبعاد (.STEP)
قوة 20 رطل و 110 رطل
مخطط الأسلاك
انقر هنا لعرض مولد مخطط الأسلاك الخاص بنا لمساعدتك في إعداد نظام المحرك الخاص بك
التنزيلات
