Tanım

. FIRGELLI 12V DC 20 AMP SPDT Röle, tek kutuplu çift atış röle uygulamaları için en iyi seçimdir. Beş terminal noktası ve endüstri standardından daha yüksek bir akım kapasitesiyle, bu röle güvenilir performans ve kolay kurulum sunar. Bir devrenin başka bir devreden voltajla etkinleştirileceği elektrik ihtiyaçları için mükemmeldir. Herhangi bir devre için mükemmel ve çok yönlü bir araç.

SPDT (tek kutuplu çift atış) rölesi beş terminal puanı ile birlikte gelir. SPDT Rölesi, dahili yapılandırması nedeniyle çeşitli uygulamalarda çok kullanışlıdır.

Saygın endüstri standardı Bosch Rölesinden daha yüksek bir akım yeteneğine sahip FIRGELLI SPDT Röle, tek kutuplu çift atış röle ihtiyaçlarınız için en iyi seçimdir!

FIRGELLI 12V DC 20 AMP SPDT röleleri, bir devrenin enerjilendirileceği veya başka bir devre tarafından sağlanan bir voltajın varlığıyla "açılacağı" elektrik uygulamalarında yaygın olarak kullanılır. Bunun bir örneği, bir projektör açıldığı zaman, farklı aksesuarların açık olduğunu bildirmek için 12V sinyaline sahip olmasıdır. Bir anahtarın bir devreye gidebileceği her yerde, bir röle onu değiştirebilir (etkinleştirmek için bir tetikleyici voltaj olduğu sürece).

Bir rölen içindeki "anahtar" daha çok solenoid veya bobin denir. Solenoid, elektrikle enerji verildiğinde dışa doğru iten bir piston gibidir. Bu itme, anahtarı röleye, devreyi tamamlayarak ve anahtarlanmış voltaj çıkışına izin verir.

Bir röle, 75 mili-amp kadar küçük bir elektrik darbesi ile tetiklenebilir. Anahtarlanan çıkış 20 amper veya daha fazla olabilir. Bir rölenin çok kullanışlı bir kullanımı, projektör veya ev sineması denetleyicisi gibi düşük akım sinyaline sahip doğrusal bir aktüatör motoru gibi yüksek akımlı bir cihazı kontrol etmektir. Röleler için bir başka yaygın kullanım, kontrol voltajını motor voltajından ayırmaktır. Bu, 12V'lik bir kontrol voltajınız olduğunda ve 36V'de çalışan doğrusal bir aktüatörü kontrol etmek istediğinizde kullanışlıdır.

Spesifikasyonlar

• Hermetik olarak mühürlü plastik gövde ve yüksek kaliteli bakır bobin sargıları
• Yüksek akımlı kişiler ve katı ISO standartları altında üretilmiştir
• 20 amper

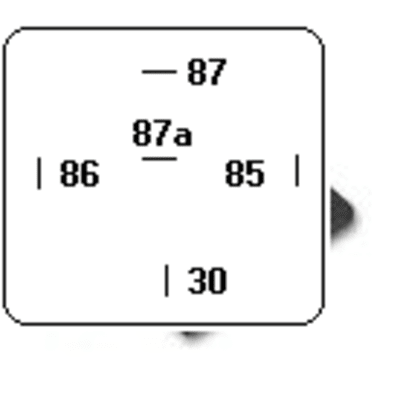

• 5 pimli röle SPDT 30/40A Bosch Tipi.
• Normalde açık temas bacağı (87) ve normal kapalı temas bacağında 20 amper (87A).
• DPDT (çift kutuplu çift atış) rölesi için
• DPDT Zamanlayıcı Rölesi için

Tipik röleler bir motoru veya elektrikli bir şekilde açmak veya kapatmak için kullanılır Doğrusal aktüatör Röle tetiklemek için başka bir cihazdan bir sinyal verilir ve gücü aktüatöre veya motora bağlar.

Bağlantı şeması

Aktüatör sisteminizi ayarlamanıza yardımcı olmak için kablo şeması jeneratörümüzü görüntülemek için buraya tıklayın
