Descrição
Esses atuadores têm um mecanismo de acionamento de engrenagens de worm que reduz o atrito, oferecendo um melhor ciclo de trabalho e vida útil. Os atuadores da Rod Deluxe são ótimos para projetos de automação doméstica, onde o baixo ruído é um requisito. A 3 ”por segundo com 100 libras. De força, esses atuadores são ótimos para projetos que exigem movimento rápido para cargas mais pesadas.
Modelos CAD deste atuador podem ser encontrados em Recursos/arquivos 3D. Para mais informações, revise as especificações e os desenhos técnicos abaixo ou visite nosso Página de tutoriais Para obter instruções sobre como usar este atuador com interruptores, controles remotos, controladores de velocidade e arduino.
Os acessórios vendidos incluem separadamente: Controles remotos - Interruptores - Micro-controladores - Fontes de alimentação
*Devido ao método de engrenagem de acionamento, este atuador de volta sob cargas mais altas, sem energia aplicada ao atuador. O uso de uma mola de gás da classificação correta aliviará a unidade traseira. Outra opção é usar um relé SPDT para funcionar como um freio de back-EMF. Ver este tutorial Para mais informações
Especificações
Modelo | FA-HF-100-12-XX |
Força dinâmica | 100 lb. |
Força estática | 180 lb. |
Velocidade ("/s) sem carga | 3 "por segundo sem carga, 2,5" em carga total |
Ciclo de serviço | 20% |
Classificação IP | 66 |
Tipo de parafuso | Engrenagem de minhocas |
Entrada | 12V DC |
Desenhe em carga total | 10 amperes |
Opinião | Nenhum |
Capacidade síncrona | Nenhum, 5-10% de variação na velocidade |
Temperatura operacional | -26 ° C/65 ° C (-15 ° F/150 °) |
Interruptor de limite | Embutido (predefinição de fábrica) - Para atuadores lineares de comutação de limite ajustáveis, tente nosso novo Atuadores de comutação limitados ajustáveis |
Certificações | CE |
Suporte (s) | MB3 ou MB3U Suportes |
Comprimento do cabo | 1,5 pés |
Tamanho do fio | 18awg |
AVC | Comprimento retraído | Comprimento estendido | Peso | Arquivos de etapa |
3" | 10.88" | 13.88" | 5,0 lbs | FA-HF-100-12-3 |
6" | 13.88" | 19.88" | 5,5 lbs | FA-HF-100-12-6 |
9" | 16.88" | 25.88" | 5,9 lbs | FA-HF-100-12-9 |
12" | 19.88" | 31.88" | 6,3 lbs | FA-HF-100-12-12 |
15" | 22.88" | 37.88" | 6,5 lbs | FA-HF-100-12-15 |
18" | 25.88" | 43.88" | 7,25 lbs | FA-HF-100-12-18 |
24" | 31.88" | 55.88" | 8,1 lbs | FA-HF-100-12-24 |
30" | 37.88" | 67.88" | 9,0 lbs | FA-HF-100-12-30 |
32" | 39.88" | 71.88" | 9,3 lbs | FA-HF-100-12-32 |
34" | 41.88" | 75.88" | FA-HF-100-12-34 | |
36" | 43.88" | 79.88" | 9,9 lbs | FA-HF-100-12-36 |
Use suportes MB3 ou MB3U para esses atuadores.
Desenhos técnicos
Procurando um modelo 3D deste atuador? Envie um email para support@firgelliauto.com, teremos o maior prazer em enviar por e -mail para você
Gráfico de desempenho

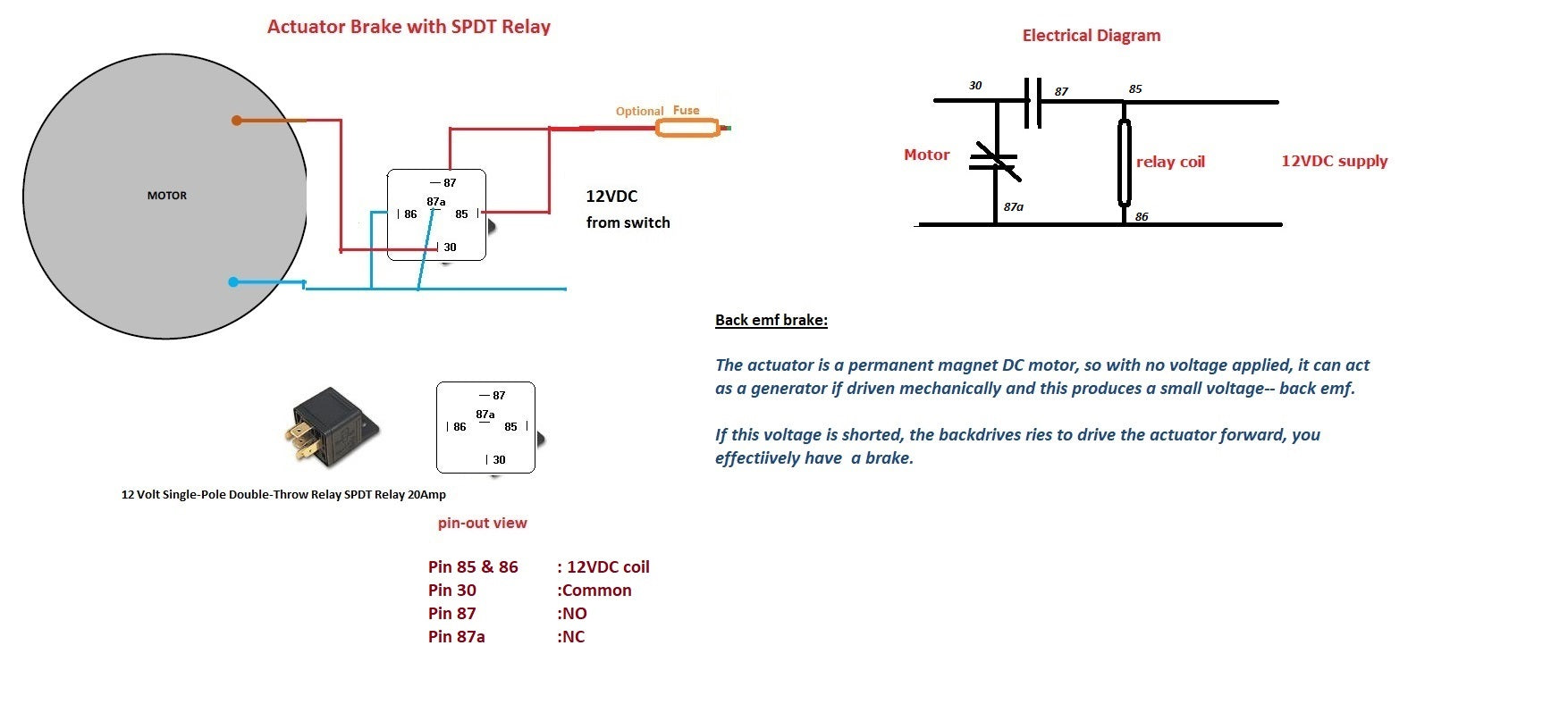

Freio com diagrama de relé SPDT
