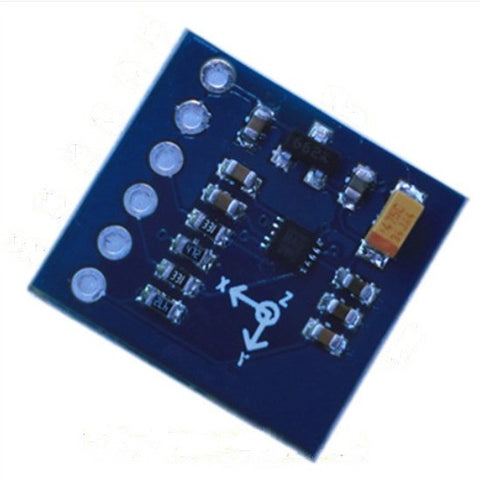

MAG3110 یک سنسور مغناطیسی 3 بعدی دیجیتالی کوچک و کم قدرت با دامنه پویا گسترده است تا بتواند در PCB ها با میدان های مغناطیسی بالایی بالا عمل کند. مگنتومتر MAG3110 سه مؤلفه میدان مغناطیسی محلی را اندازه گیری می کند که مجموع میدان ژئومغناطیسی و میدان مغناطیسی ایجاد شده توسط اجزای موجود در صفحه مدار خواهد بود.

در رابطه با یک شتاب سنج 3 محور استفاده می شود ، می توان اطلاعات مربوط به عنوان قطب نمای دقیق مستقل از جهت گیری را بدست آورد. MAG3110 دارای یک رابط سریال استاندارد I²C است و قادر به اندازه گیری زمینه های مغناطیسی محلی تا 10 گاو با نرخ داده های خروجی (ODR) تا 80 هرتز است. این نرخ داده های خروجی با فواصل نمونه از 12 ms تا چند ثانیه مطابقت دارد. MAG3110 در یک بسته DFN پلاستیکی موجود است و تضمین می شود که از طریق دامنه دمای طولانی -40 درجه سانتیگراد تا +85 درجه سانتیگراد کار کند.

امکانات

• 3.3 تا 5.0 VDC ولتاژ عرضه
• آدرس I2C 7 بیتی = 0x0E
• دامنه مقیاس کامل 1000 μT
• حساسیت 0.10 میکرون

ابعاد: 16 x 17 میلی متر
