Bullet Series 23 Cal. Lineêre aktuators
Bullet Series 23 Cal. Lineêre aktuators
Beskrywing

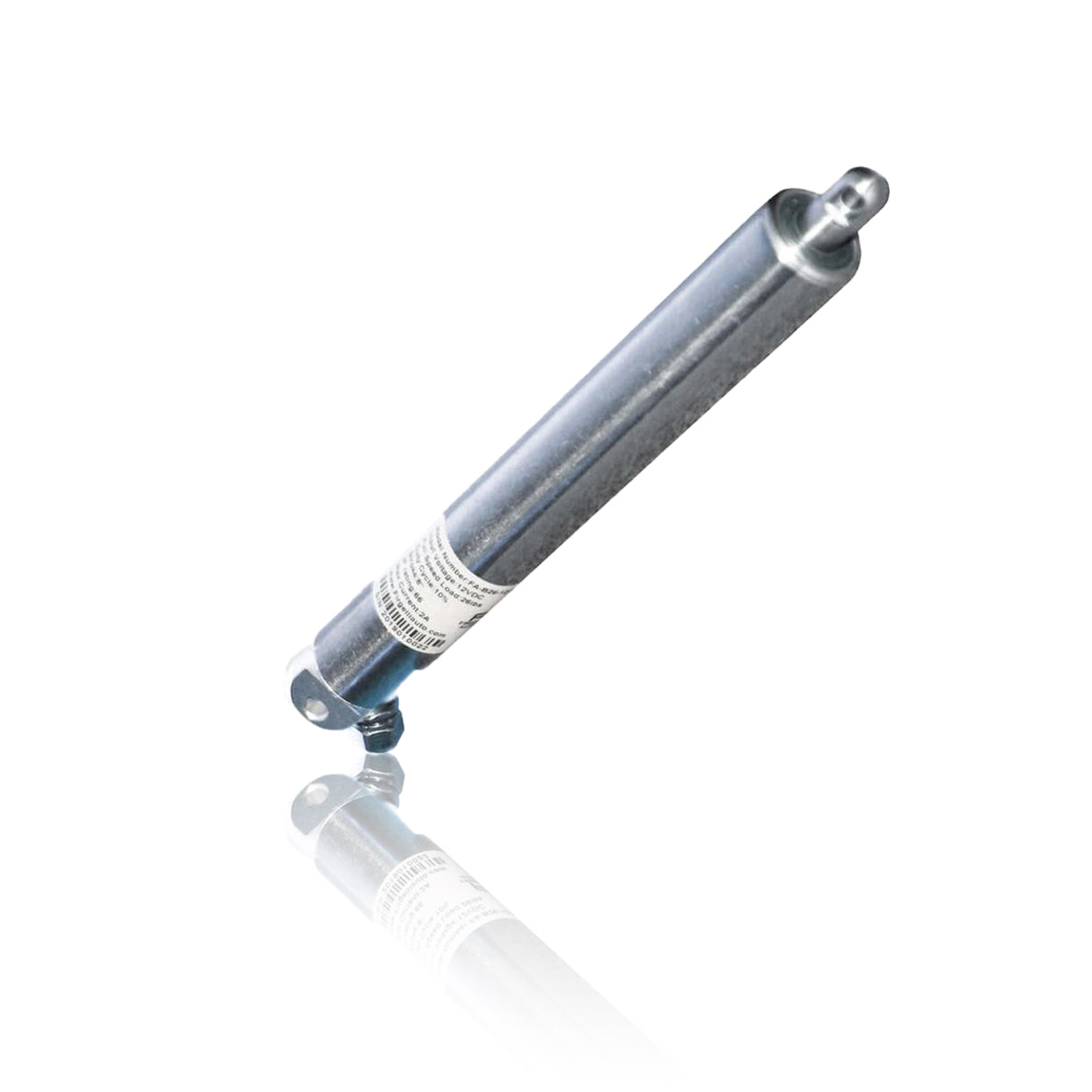

The Bullet Series 23 Cal. Lineêre aandrywers word gemaak van SUS304 vlekvrye staal. Beskikbaar in 12V of 24V en die lengte van die beroerte van 1 tot 12 duim.
Hierdie aktueerders het 'n geïntegreerde kragsensor (in die vorm van 'n oorstroombeskermingsbaan). As hulle iets stamp, of as hulle aan die einde van hul beroerte kom, hou hulle outomaties op om te beweeg totdat u van rigting verander of die vrag verwyder. Let daarop dat hierdie model nie interne limietskakelaars het nie - Probeer ons nuwe vir verstelbare lineêre aktuators vir limietskakelaars Verstelbare limietskakelaaraktuators. As gevolg van die oorstroombeskermingsbaan, is dit sal nie reg werk nie met 'n dubbelpaal dubbelgooi (DPDT) aflos.
CAD -modelle van hierdie aktuator kan gevind word onder Hulpbronne/3D -lêers. Besoek die spesifikasies en tegniese tekeninge hieronder vir meer inligting of besoek ons Tutoriale bladsy Vir instruksies oor hoe om hierdie aktuator met skakelaars, afstandbeheer, spoedbeheerders en Arduino te gebruik.
Bykomstighede wat apart verkoop word, sluit in: Afstandbeheer - Skakelaars - Mikro-beheerders - Kragtoevoer
Spesifikasies
| FA-B26-12V- (S) | FA-B26-24V- (S) | |
| Push/Pull Force | 26 pond. | 26 pond. |
| Self -sluitkrag | 31 pond. | 31 pond. |
| Spoed met volle vrag | 0.26 ”/sek | 0.26 ”/sek |
| Rat verhouding | 144:1 | 144:1 |
| Stroomspanning | 12V | 24V |
| Maksimum stroom | 0.4a | 0.25a |
| Dienssiklus | 10% | |
| Bedryfstemp. Omvang | -4 ° F tot 150 ° F (-20 ° C tot 65 ° C))) | |
| Oor huidige kringbeskerming | Uiterlik | |
| Kringloopstroom | 1a | 0.5a |
| Kringloop -reaksietyd | 0,1 tot 0,5 sekondes | |
| IP -gradering | 66 | |
| Geen lasgeluidevlak nie | 50-73 dba @ 1 ' | |
| Deursnit | 0,905 "(23 mm) | |
| Clevis gatdiameter | 0.1945" | |
| Materiaal | Vlekvrye staal 304 | |
| Loodskroefveld | P2.5*2T | |
| Kabellengte | 1,5 voet | |
| Draadgrootte | 22awg | |
| Hakies | MB14 | |
| Beroerte lengte | Lengte teruggetrek | Verlengde lengte | Gewig (LB) | Staplêer |
| 1” | 5.88" | 6.93" | 0.65 | FA-B26- (F) -1 |
| 2” | 6.87" | 8.86" | 0.65 | FA-B26- (F) -2 |
| 3” | 7.85" | 10.83" | 0.75 | FA-B26- (F) -3 |
| 4” | 8.84" | 12.79" | 0.75 | FA-B26- (F) -4 |
| 5” | 9.82" | 14.76" | 0.85 | FA-B26- (F) -5 |
| 6” | 10.81" | 16.73" | 0.95 | FA-B26- (F) -6 |
| 8” | 12.78" | 20.67" | 1.1 | FA-B26- (F) -8 |
| 10" | 15.92" | 25.79" | 1.3 | FA-B26- (F) -10 |
| 12" | 17.89" | 29.72" | 1.4 | FA-B26- (F) -12 |
Tegniese tekeninge
Kurwe grafieke
3D Model Downloads (. Step)
Bedradingsdiagram
Klik hier om ons bedradingsdiagramgenerator te sien om u te help om u aktuatorstelsel op te stel
Aflaai
